拆解德国E+H雷达液位计,天线结构出乎意料(58P)

1已有 44 次阅读  2018-09-14 16:25   标签雷达液位计

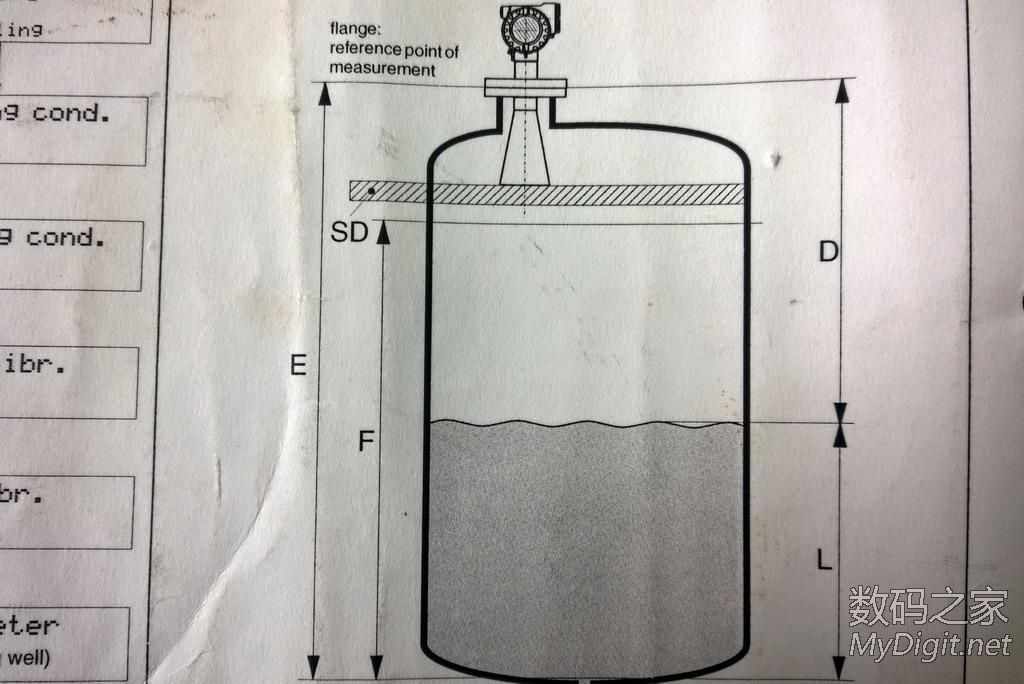

先简单介绍一下雷达液位计,也叫超声波物位计,用来测量容器内部物体的高度,超声波物位计安装于容器上部,在电子单元的控制下,探头向被测物体发射一束超声波脉冲。声波被物体表面反射,部分反射回波由探头接收并转换为电信号。从超声波发射到被重新被接收,其时间与探头至被测物体的距离成正比。电子单元检测该时间,并根据已知的声速计算出被测距离。通过减法运算就可得出物位值。
拆解德国E+H雷达液位计,天线结构出乎意料(58P)

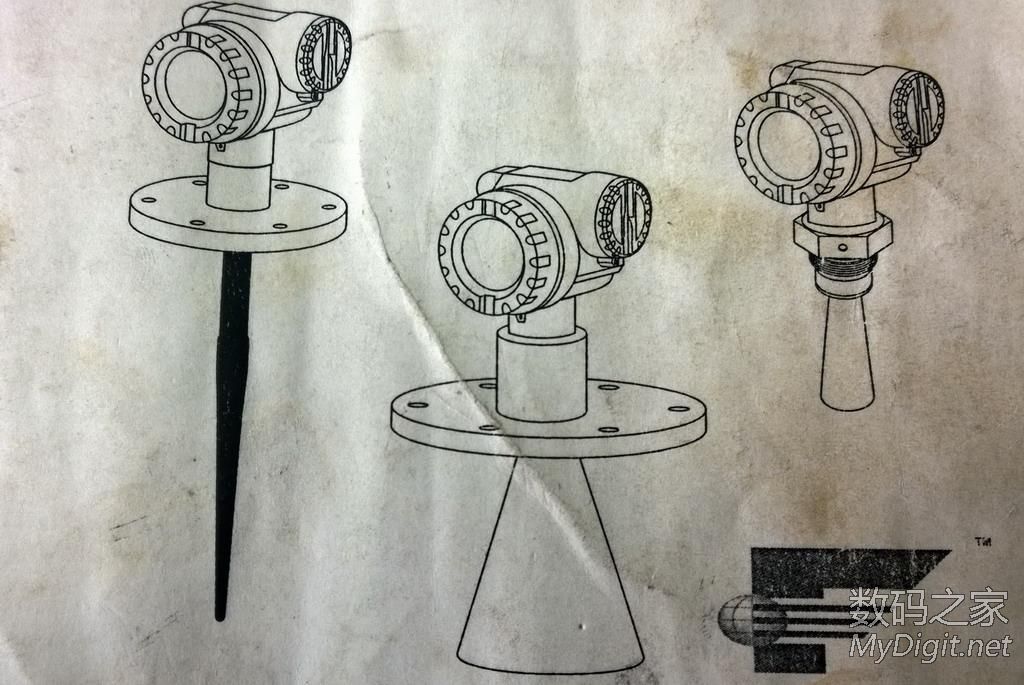

有多种形式的雷达天线以适应不同的介质,除了以下式样外还有一种钢缆导波雷达
拆解德国E+H雷达液位计,天线结构出乎意料(58P)

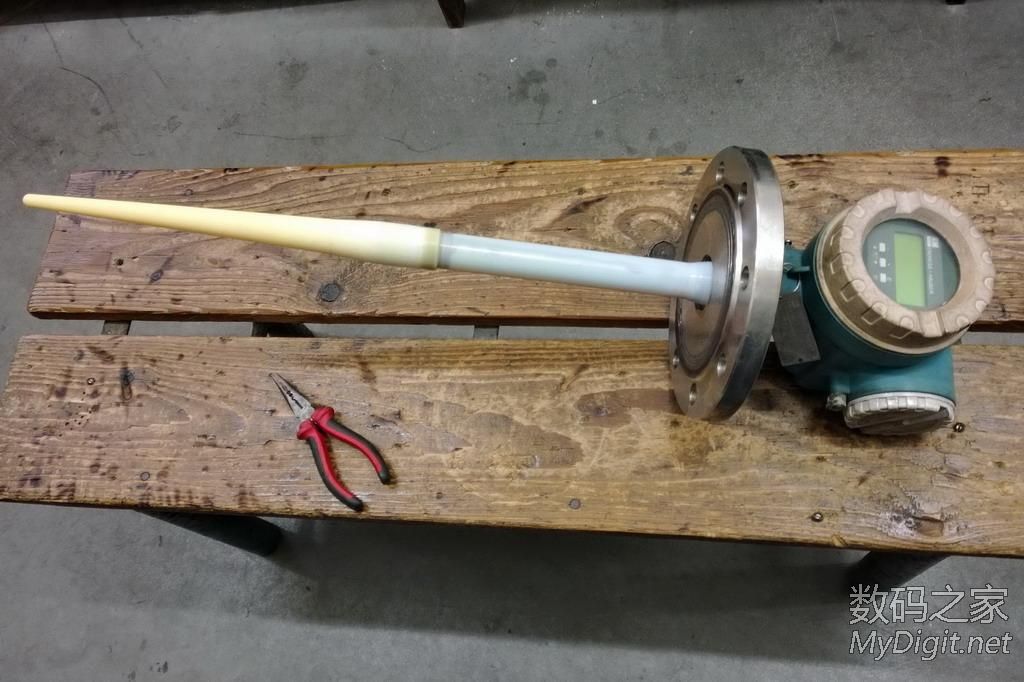

这只Endress+Hauser(恩德斯·豪斯,简称E+H)液位计天线是柱状,德国制造,型号FMR-231,防爆型。用了十来年了,当年好像也两三万一只的,现在一些已经用罗斯蒙特的替换下了
拆解德国E+H雷达液位计,天线结构出乎意料(58P)

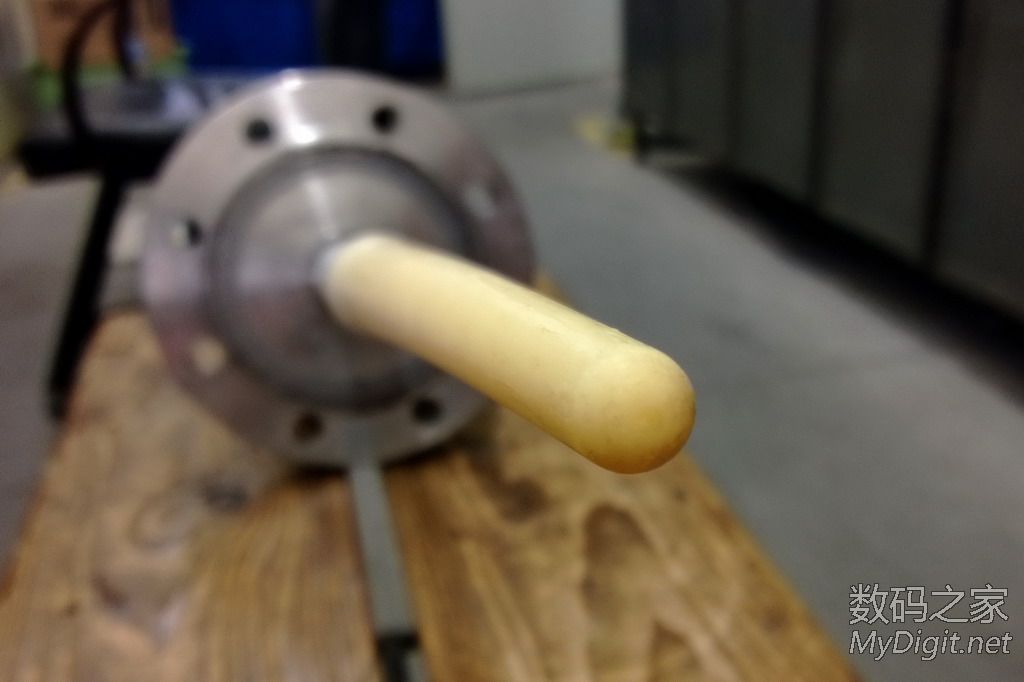

常年在高温腐蚀性环境下,原来白色的天线已经发黄
拆解德国E+H雷达液位计,天线结构出乎意料(58P)

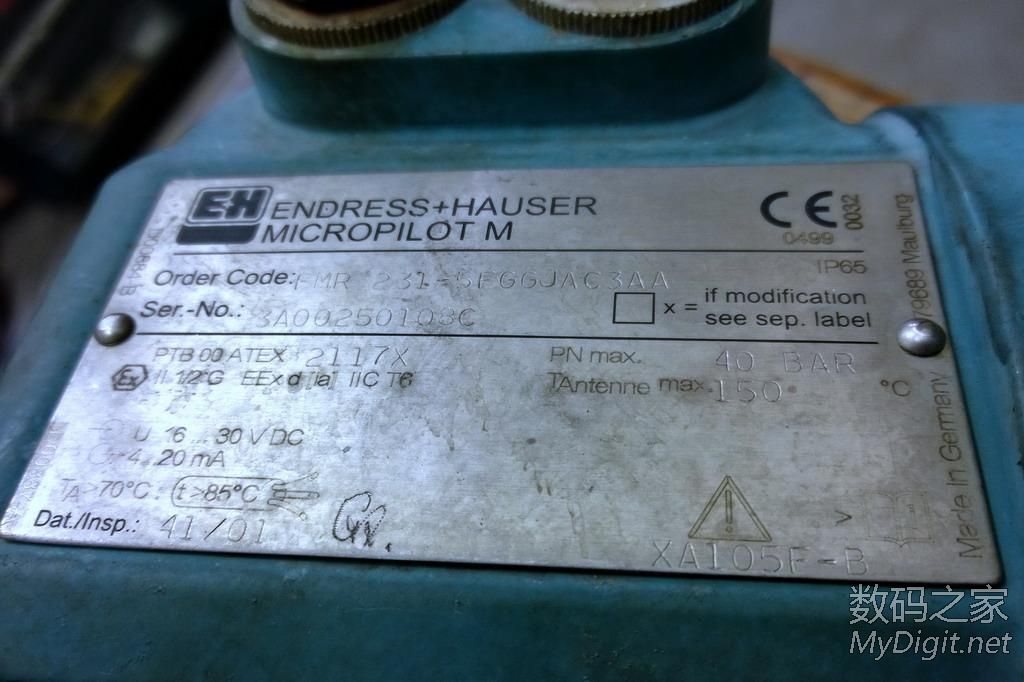

铭牌,二线制标准变送器
拆解德国E+H雷达液位计,天线结构出乎意料(58P)

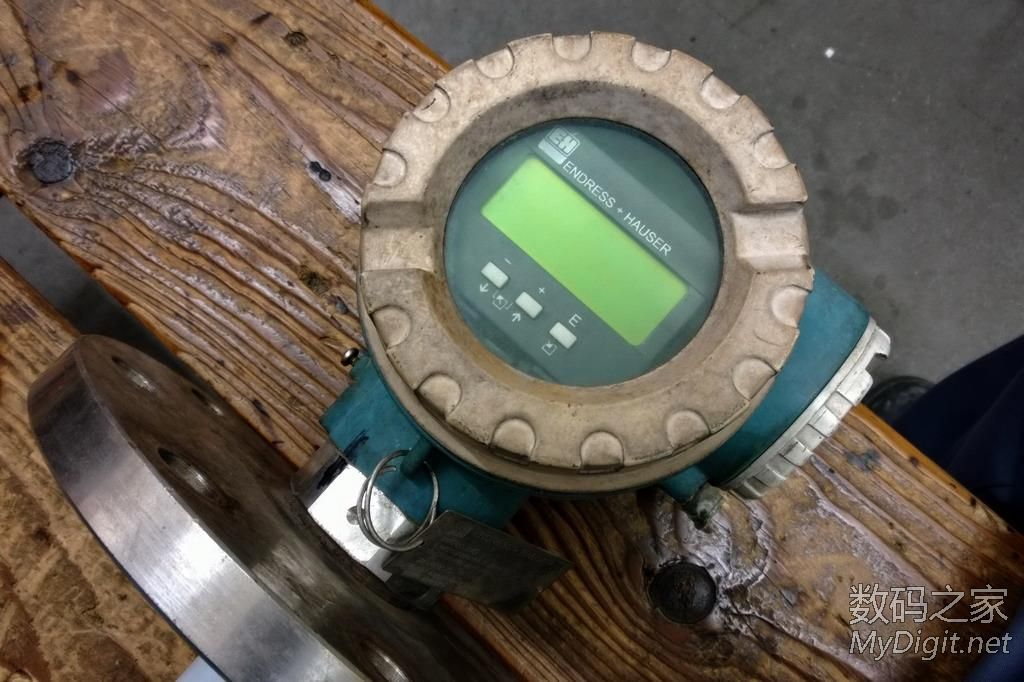

现场液晶显示屏
拆解德国E+H雷达液位计,天线结构出乎意料(58P)

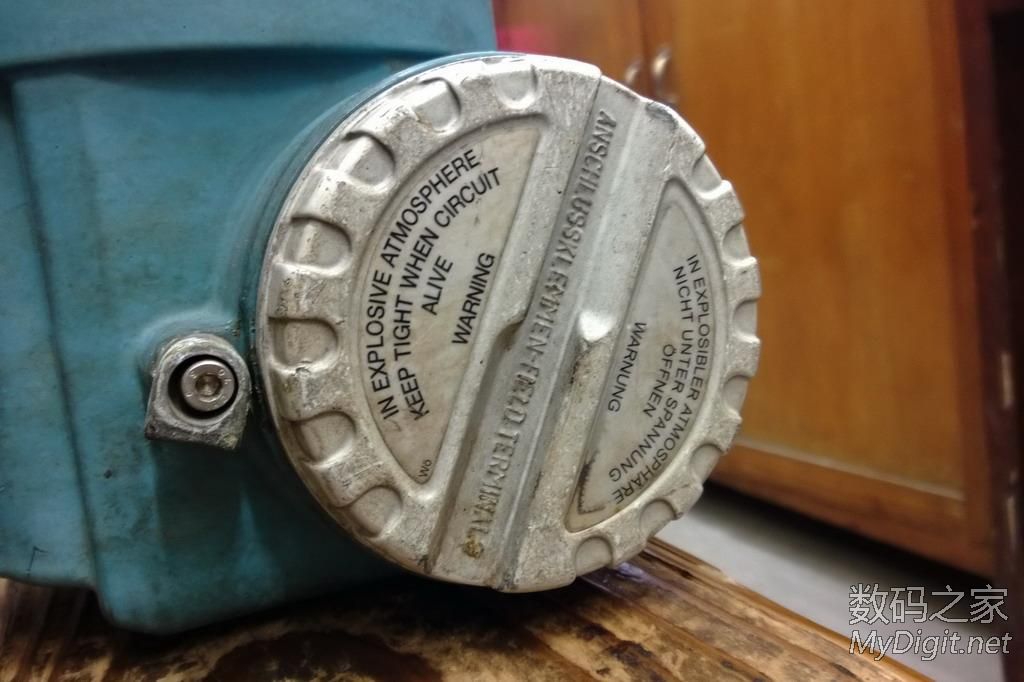

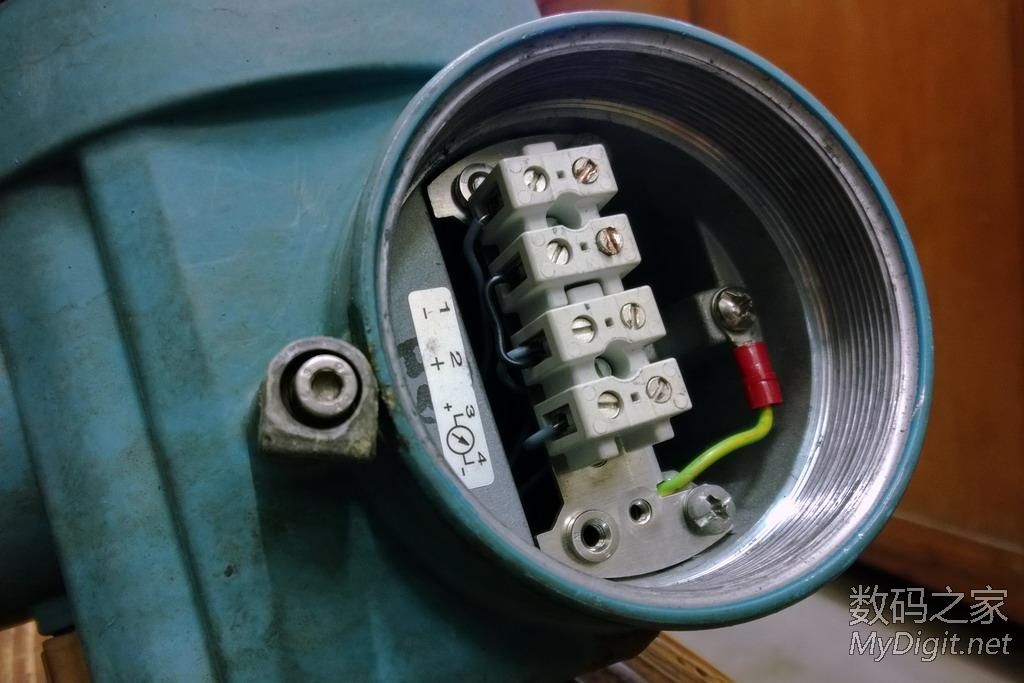

接线端子
拆解德国E+H雷达液位计,天线结构出乎意料(58P)

拆解德国E+H雷达液位计,天线结构出乎意料(58P)

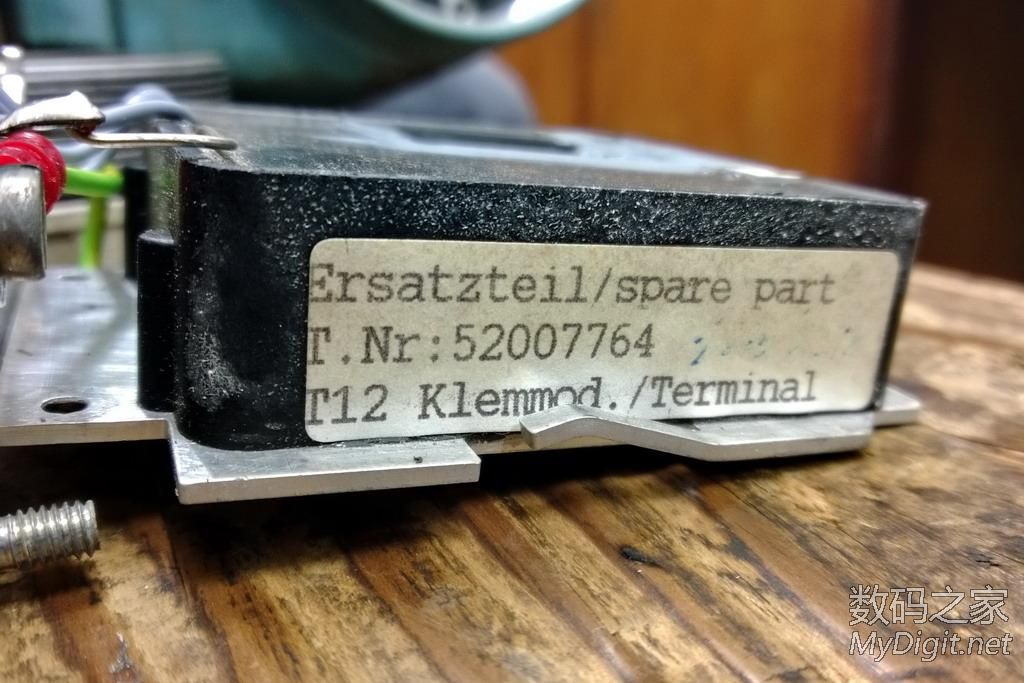

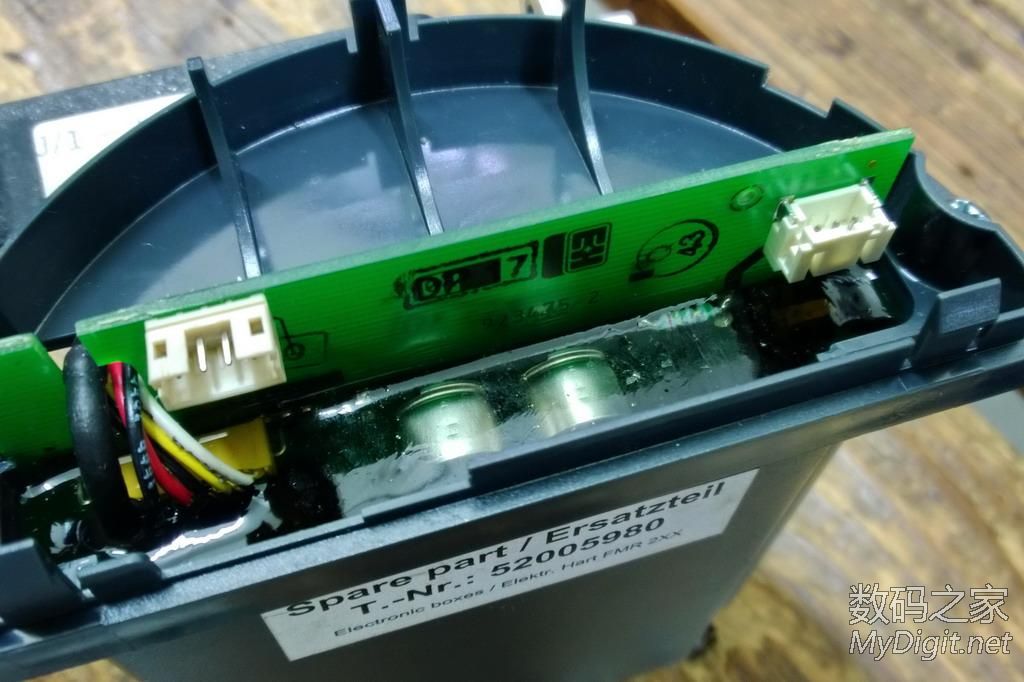

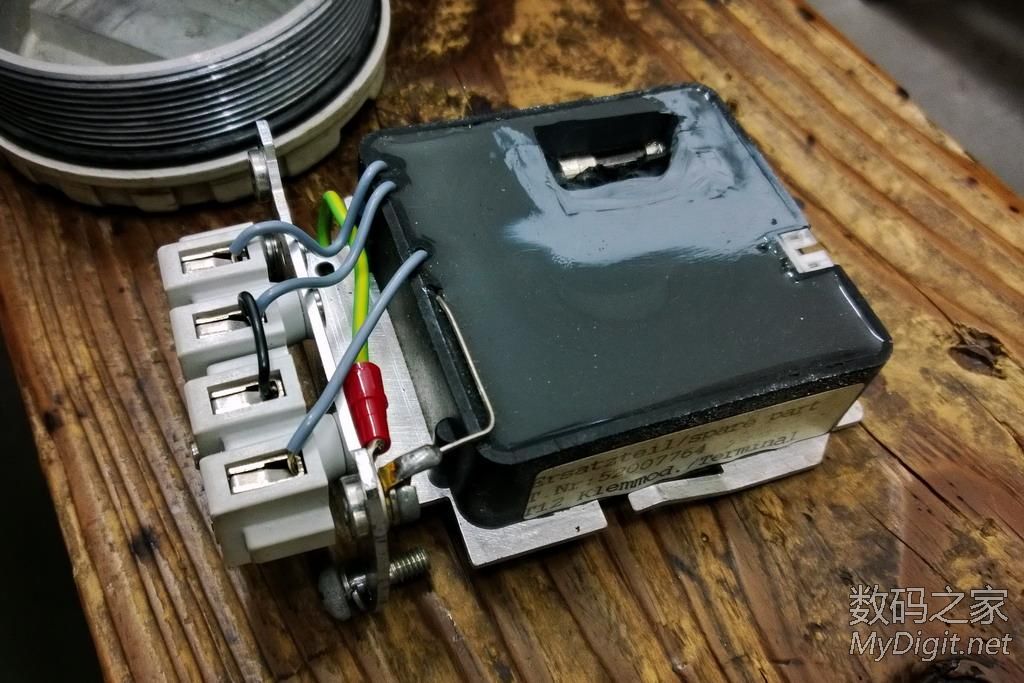

拔出是一电源模块,买的话两千多。用胶封死,这个修过,弄多了就知道这里有保险
拆解德国E+H雷达液位计,天线结构出乎意料(58P)

拆解德国E+H雷达液位计,天线结构出乎意料(58P)

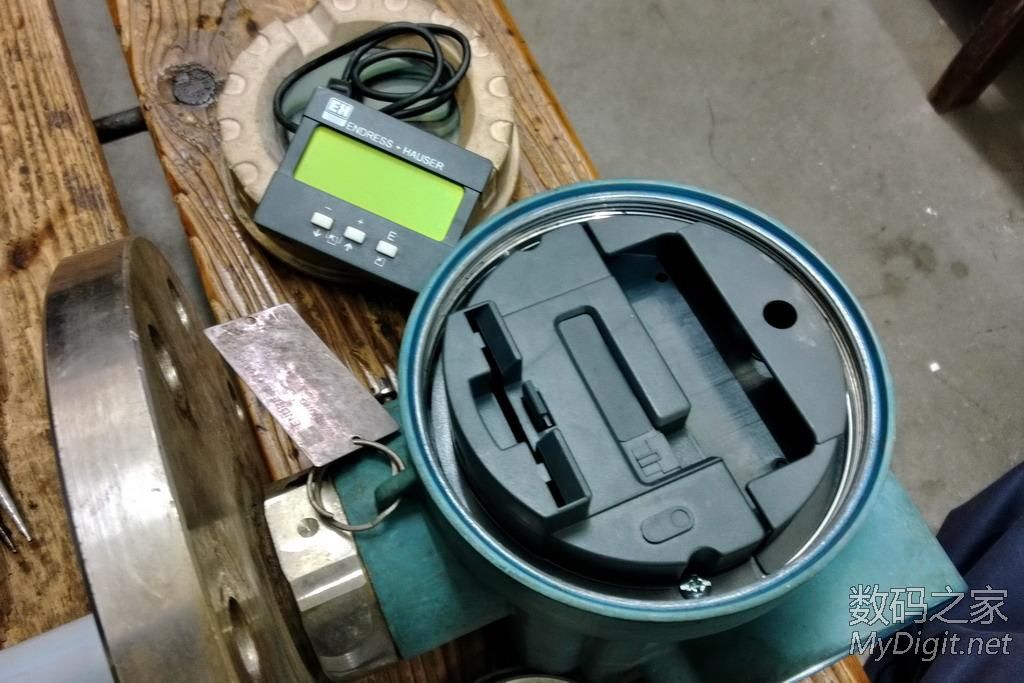

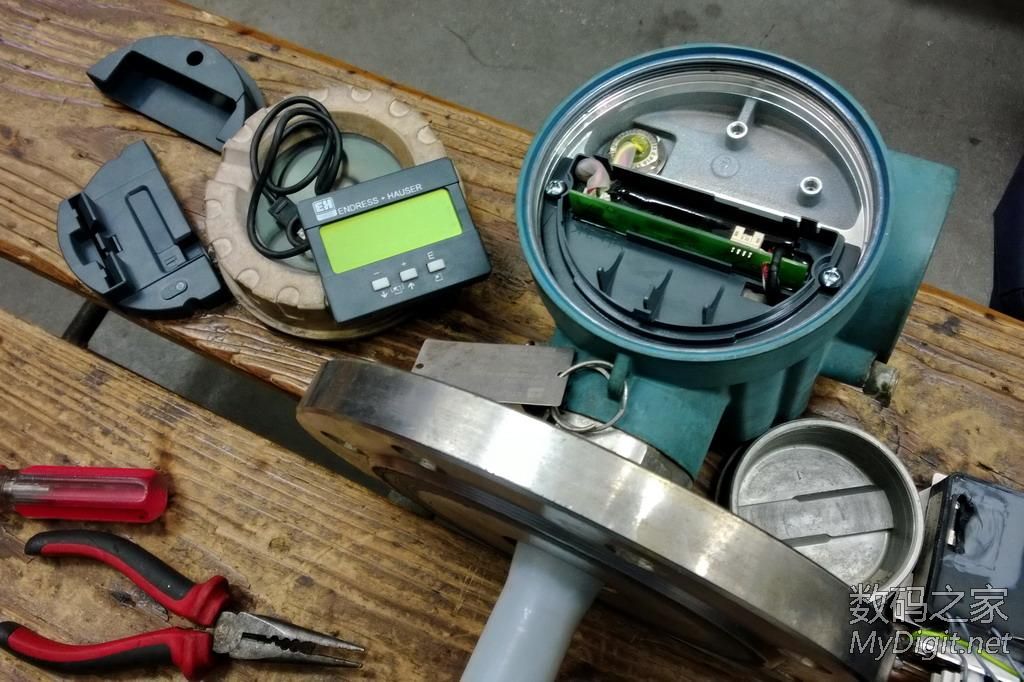

从显示屏那一面可以拿出所有配件
拆解德国E+H雷达液位计,天线结构出乎意料(58P)

拆解德国E+H雷达液位计,天线结构出乎意料(58P)

拆解德国E+H雷达液位计,天线结构出乎意料(58P)

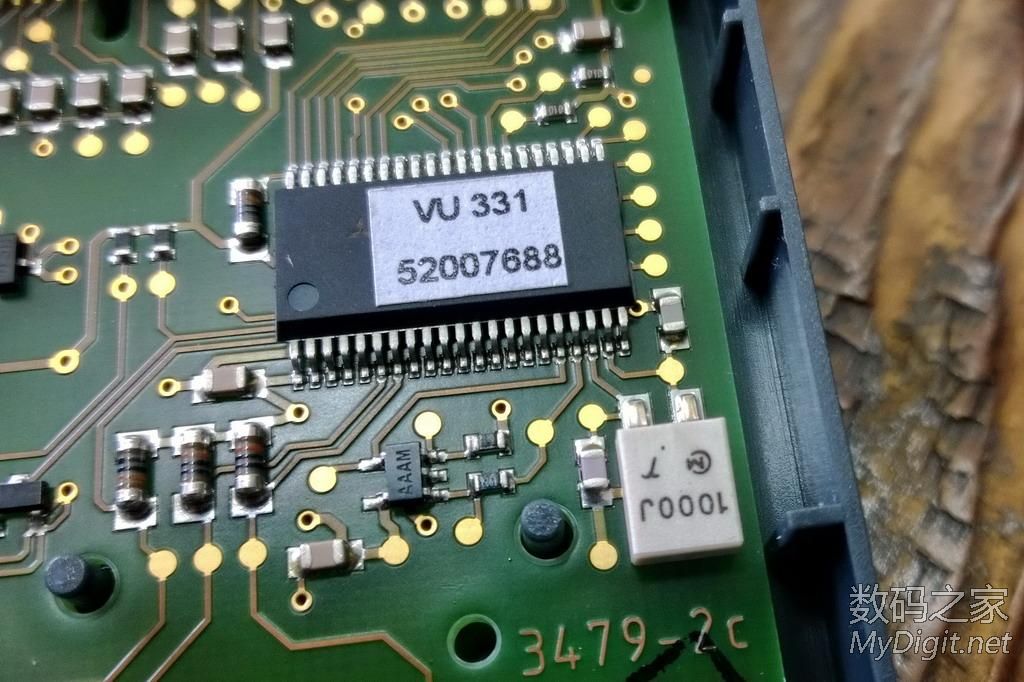

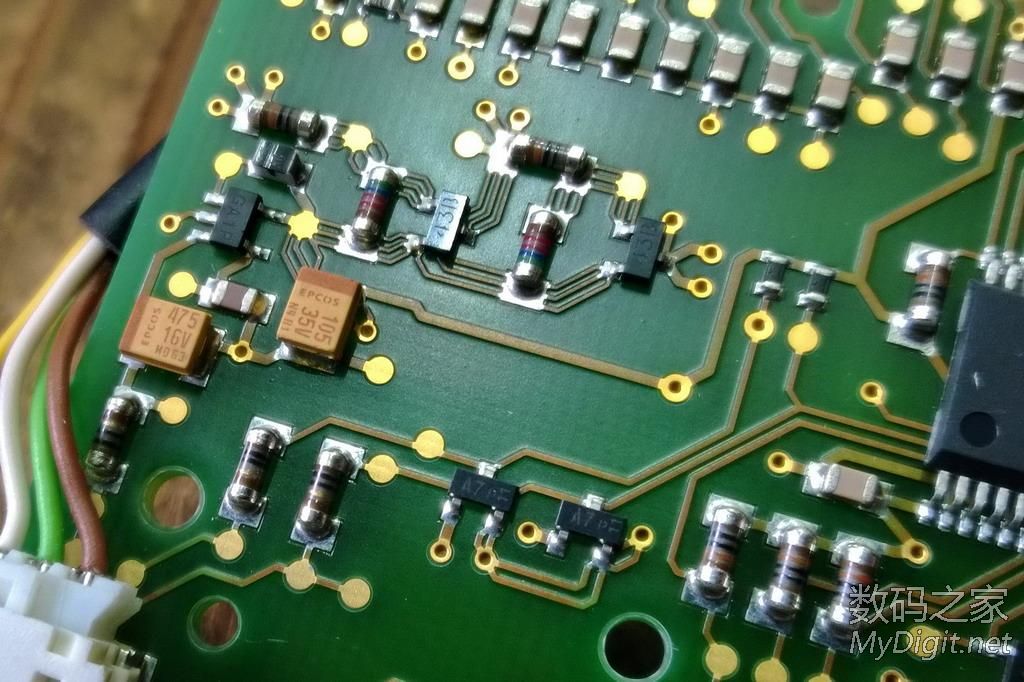

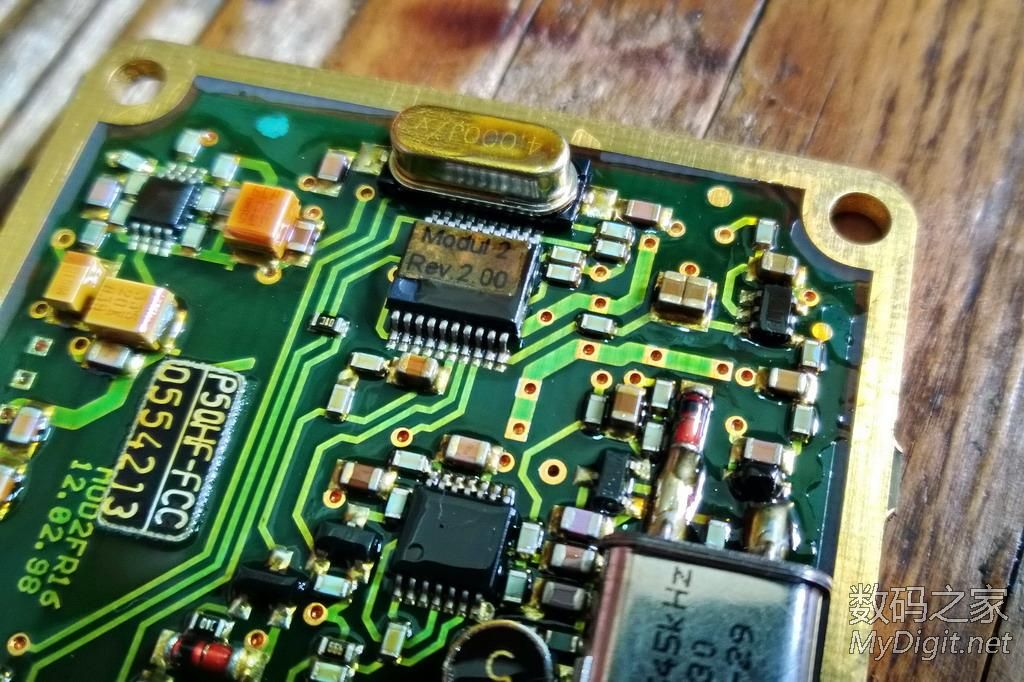

主板,是用一种粘粘的胶封灌的,这个和上面的电源模块还要做备件,没有破坏它们
拆解德国E+H雷达液位计,天线结构出乎意料(58P)

拆解德国E+H雷达液位计,天线结构出乎意料(58P)

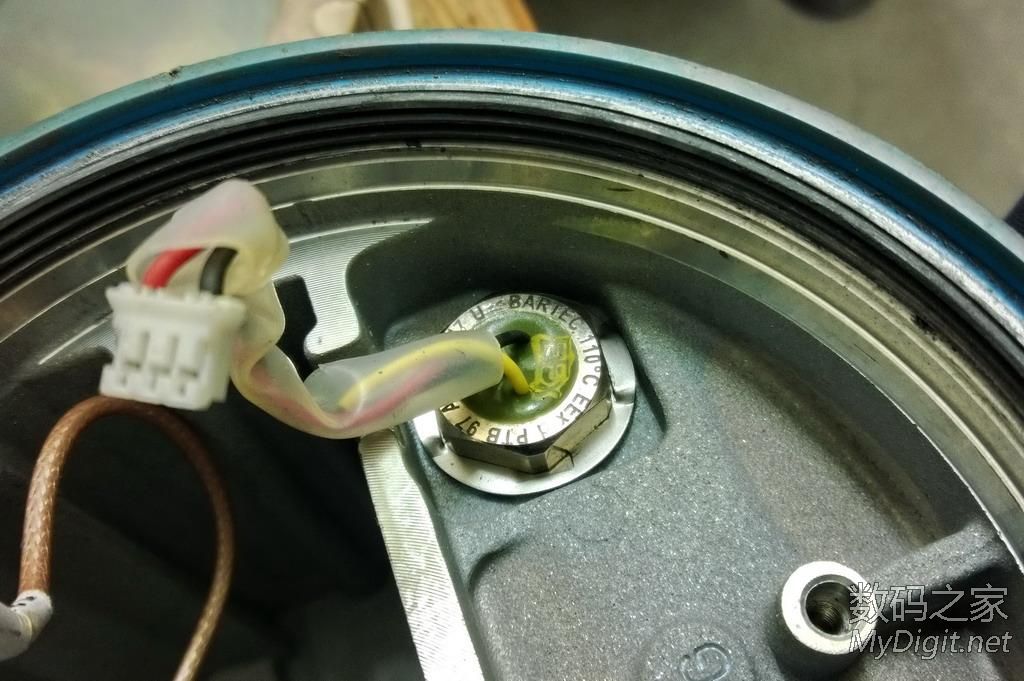

电源模块和主板间连接的防爆接头
拆解德国E+H雷达液位计,天线结构出乎意料(58P)

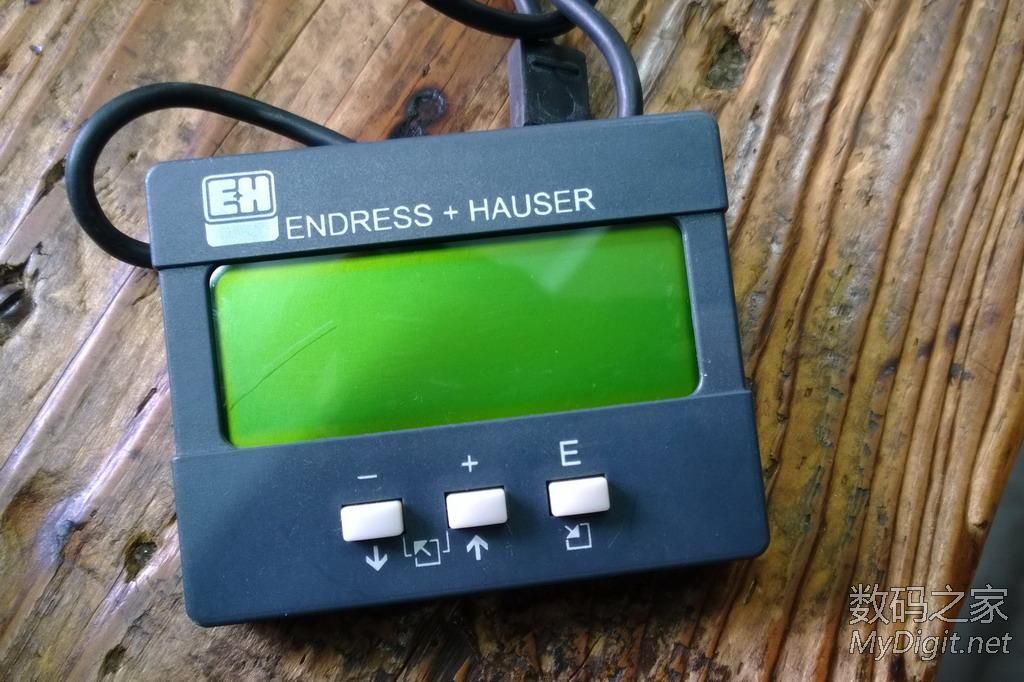

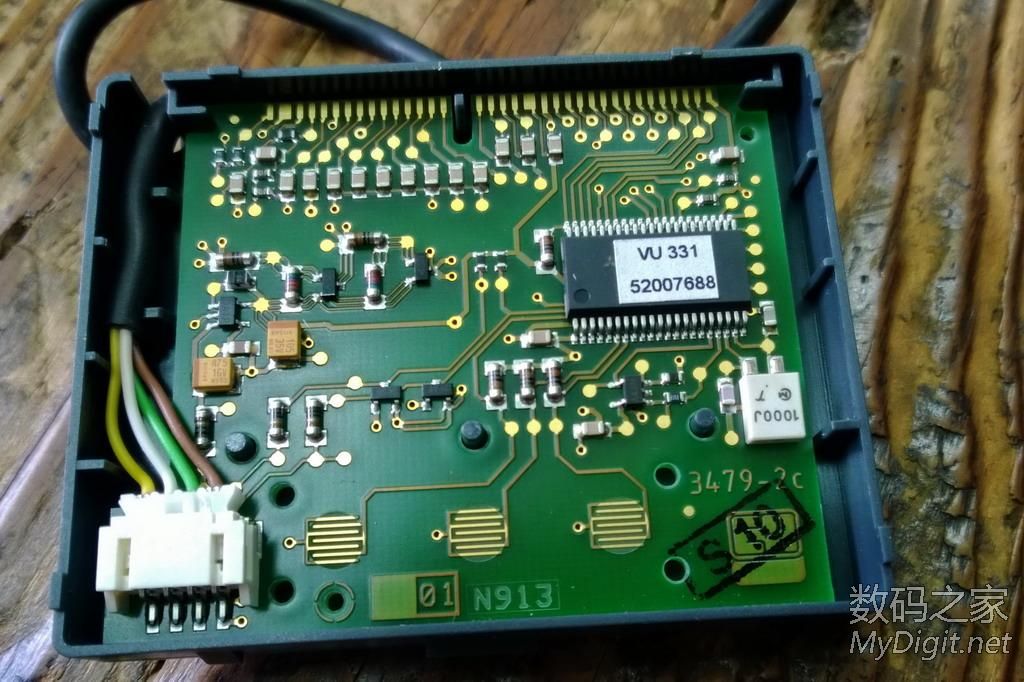

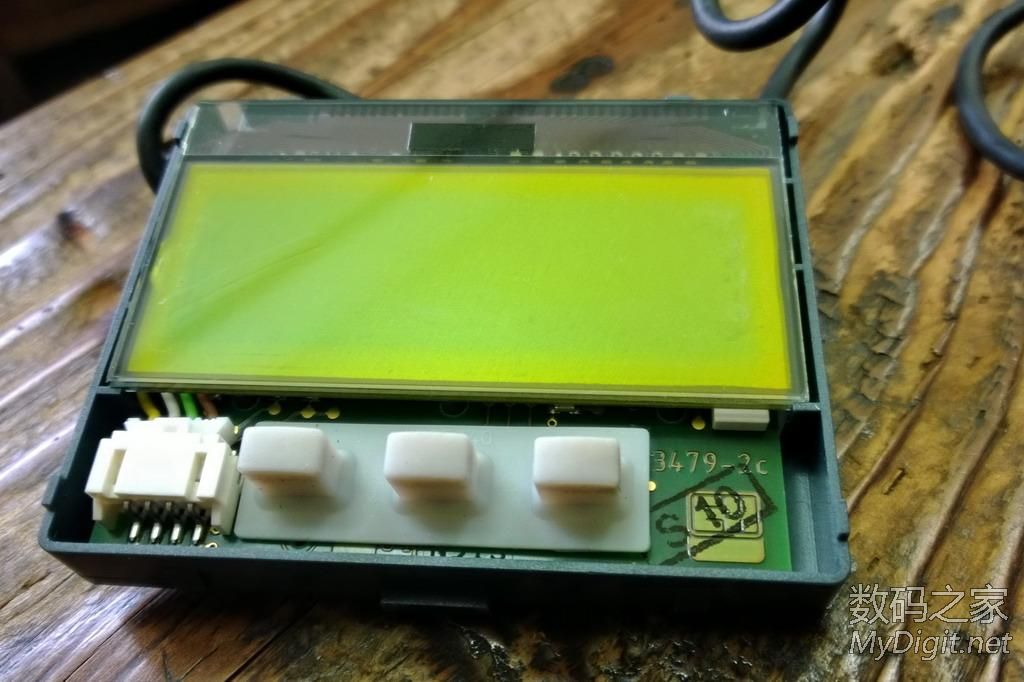

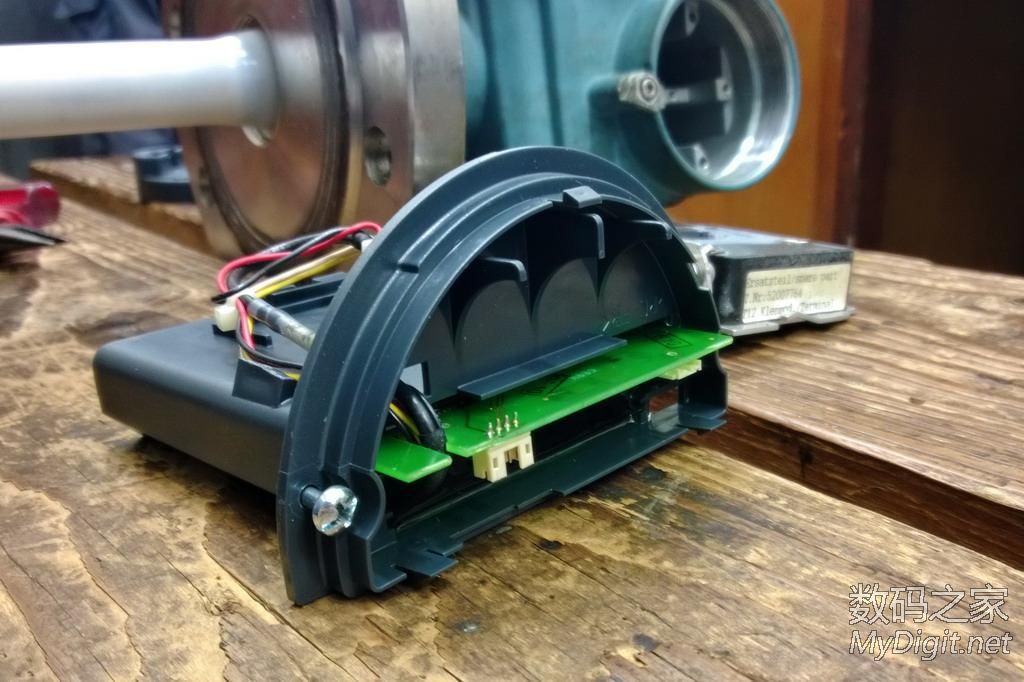

显示屏,这个好拆的
拆解德国E+H雷达液位计,天线结构出乎意料(58P)

拆解德国E+H雷达液位计,天线结构出乎意料(58P)

拆解德国E+H雷达液位计,天线结构出乎意料(58P)

拆解德国E+H雷达液位计,天线结构出乎意料(58P)

拆解德国E+H雷达液位计,天线结构出乎意料(58P)

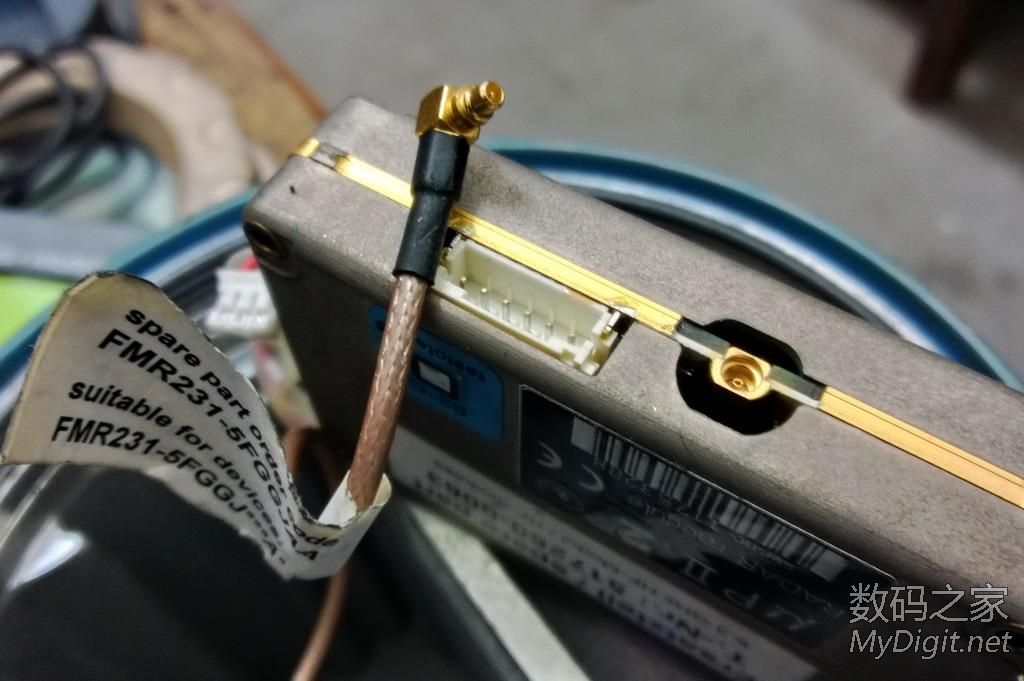

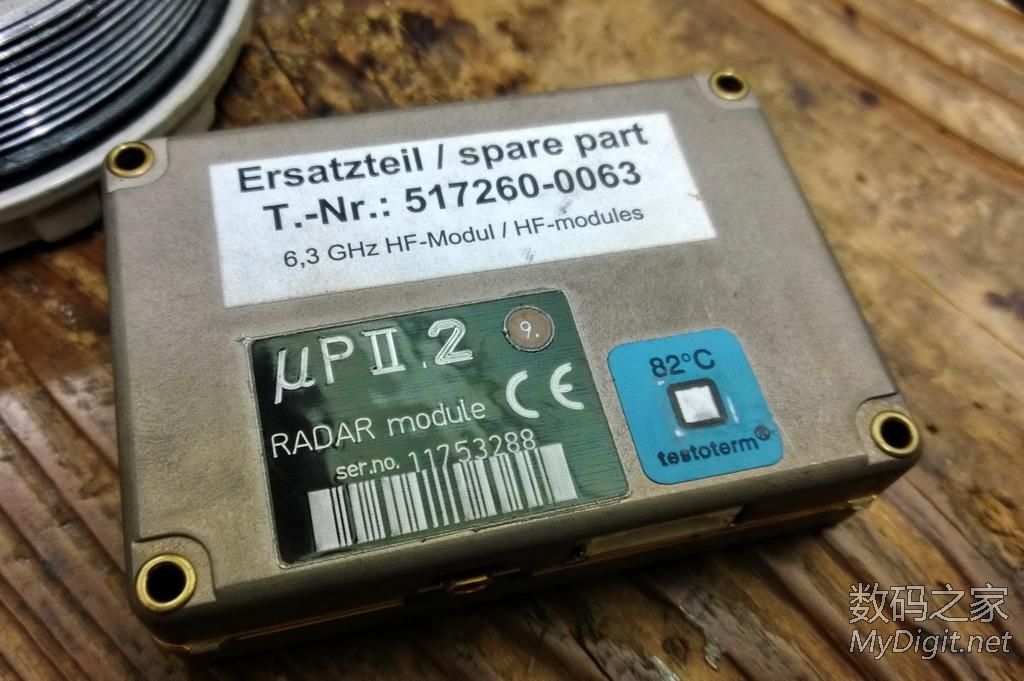

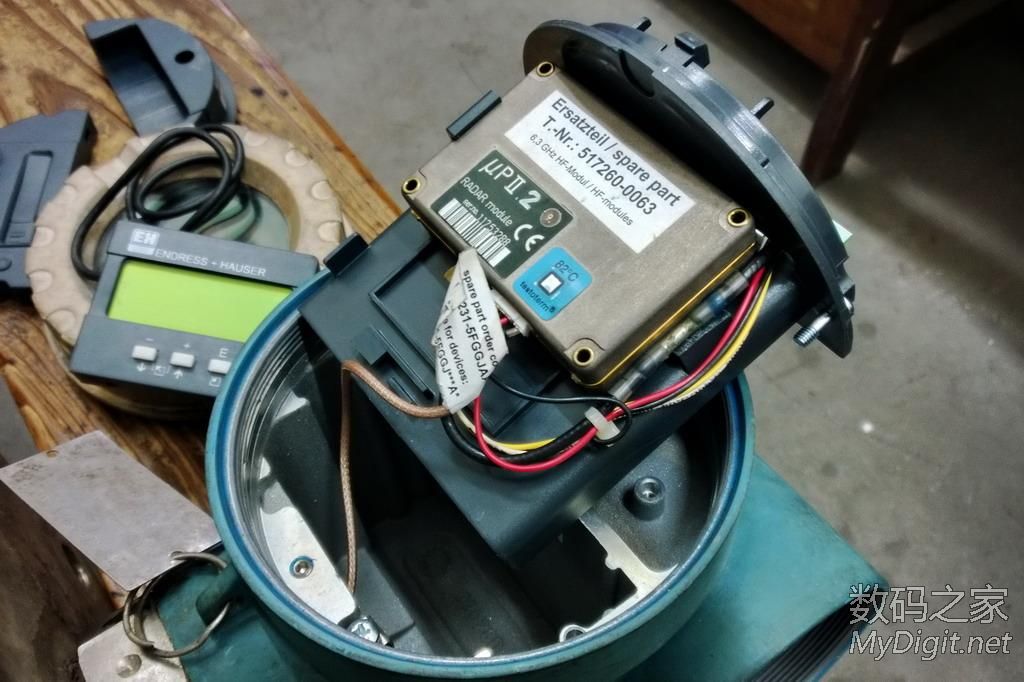

雷达模块和天线接头,工作频率6.3G
拆解德国E+H雷达液位计,天线结构出乎意料(58P)


外壳是塑料镀了层导电膜
拆解德国E+H雷达液位计,天线结构出乎意料(58P)

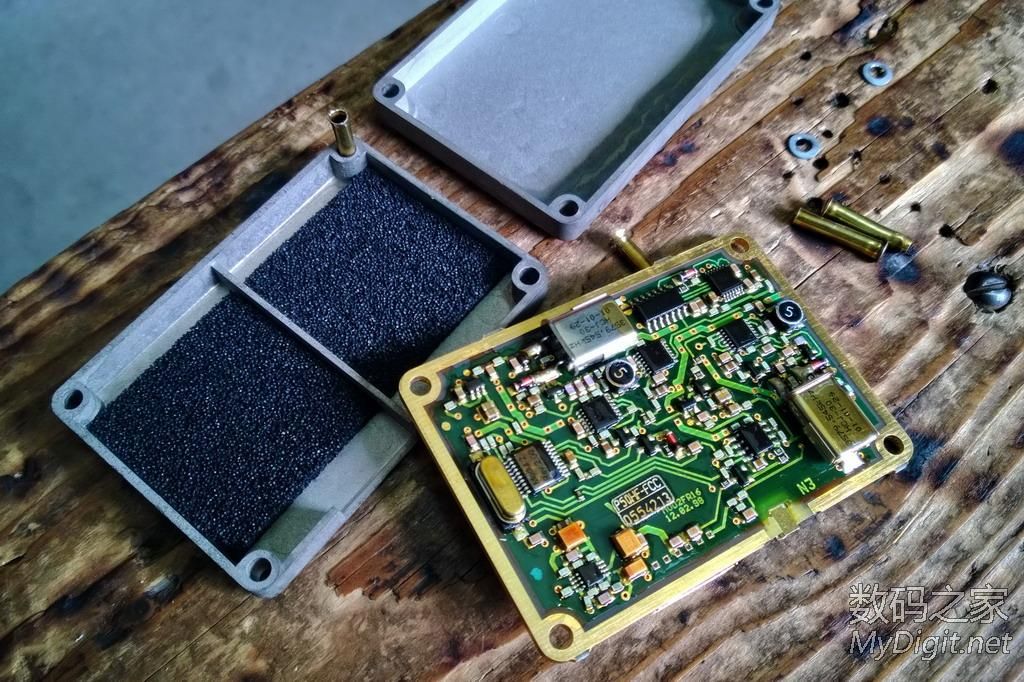

弄掉铆钉打开
拆解德国E+H雷达液位计,天线结构出乎意料(58P)

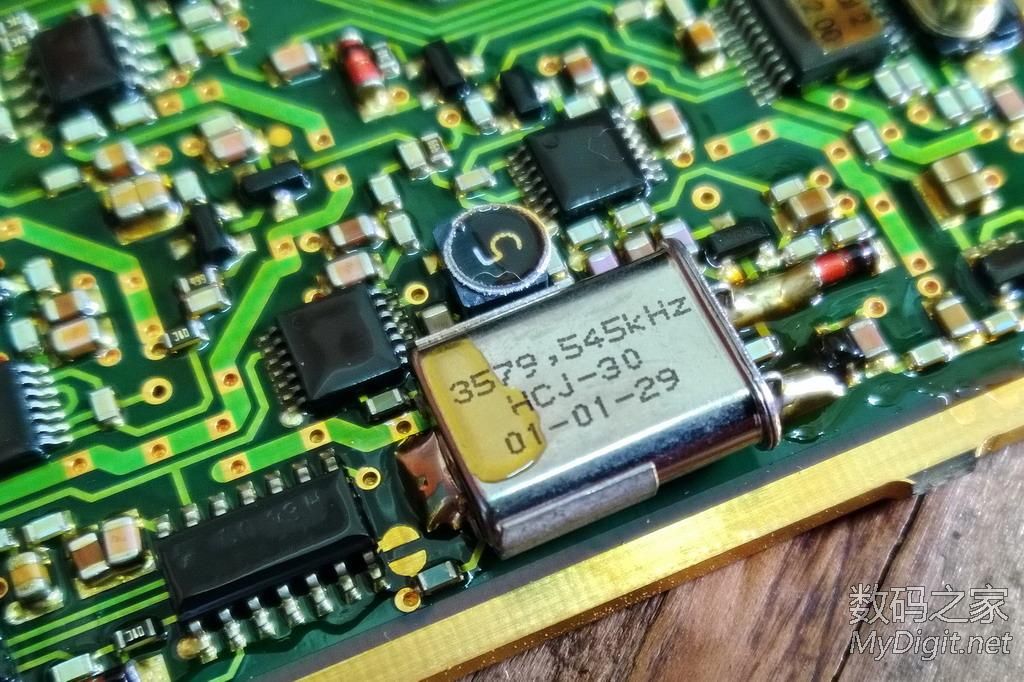

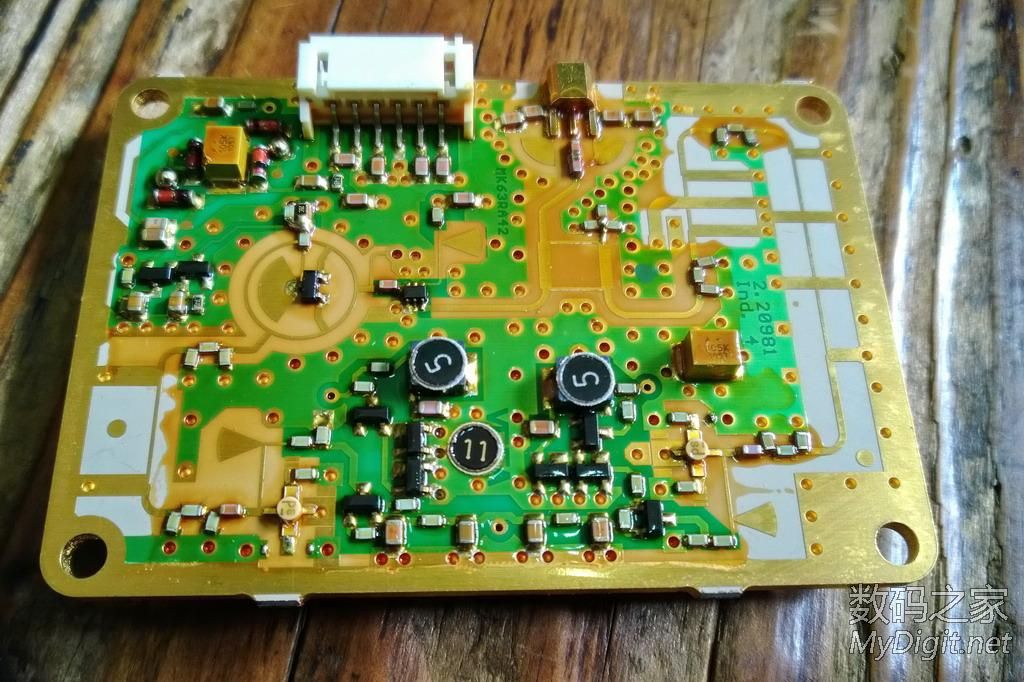

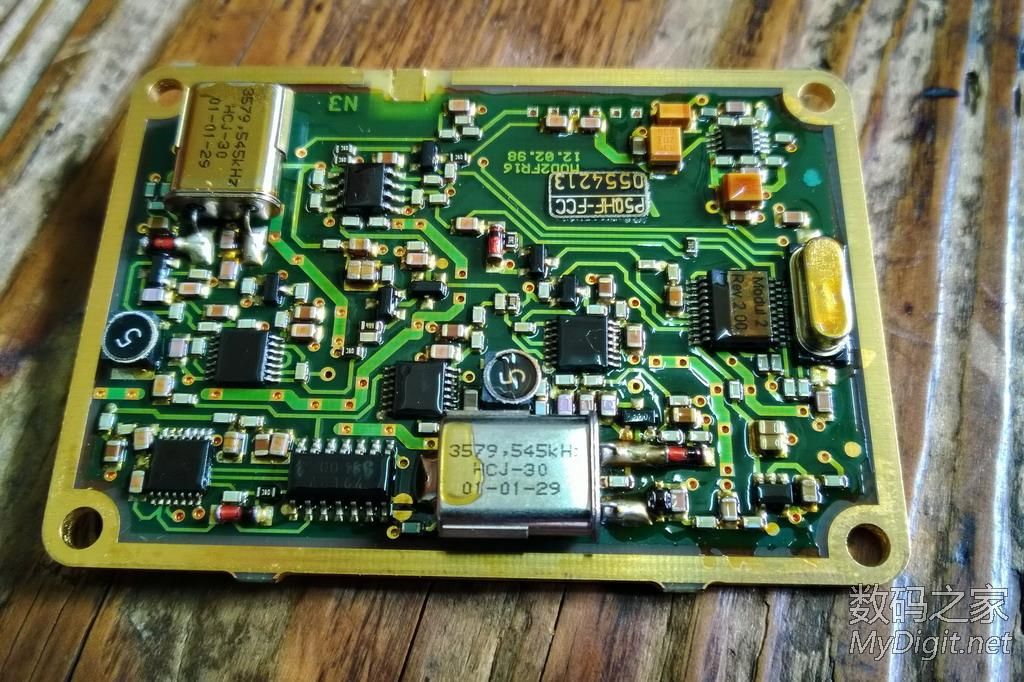

电路板正面,好像镀金的,涂了层胶水,元件型号看不清了
拆解德国E+H雷达液位计,天线结构出乎意料(58P)

拆解德国E+H雷达液位计,天线结构出乎意料(58P)

拆解德国E+H雷达液位计,天线结构出乎意料(58P)


板子是双层结构,另一面白色的是陶瓷材料
拆解德国E+H雷达液位计,天线结构出乎意料(58P)

拆解德国E+H雷达液位计,天线结构出乎意料(58P)

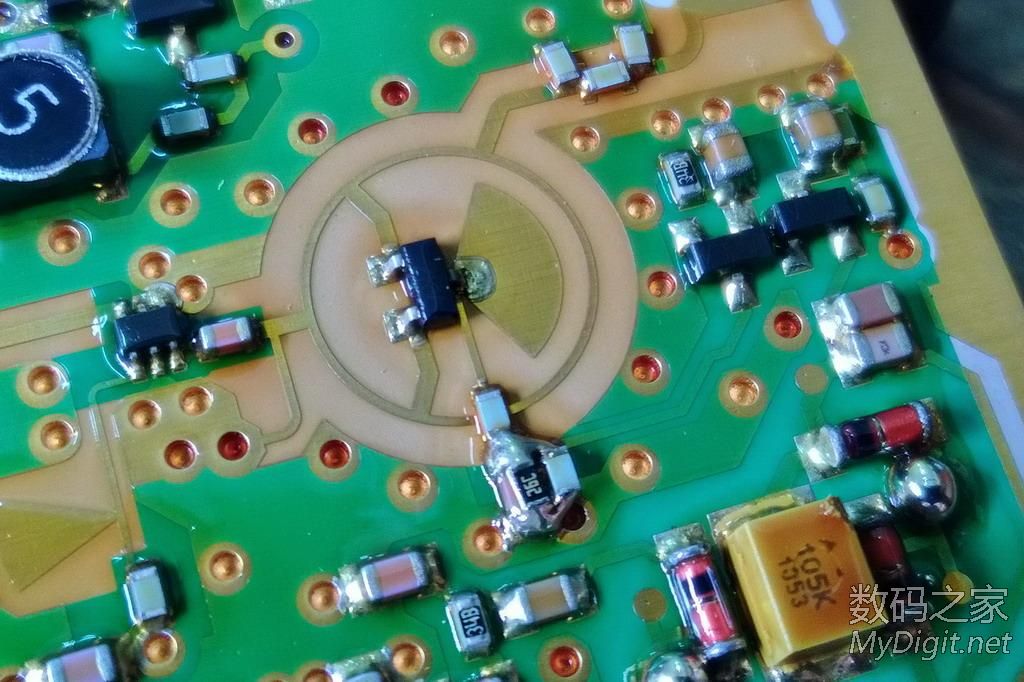

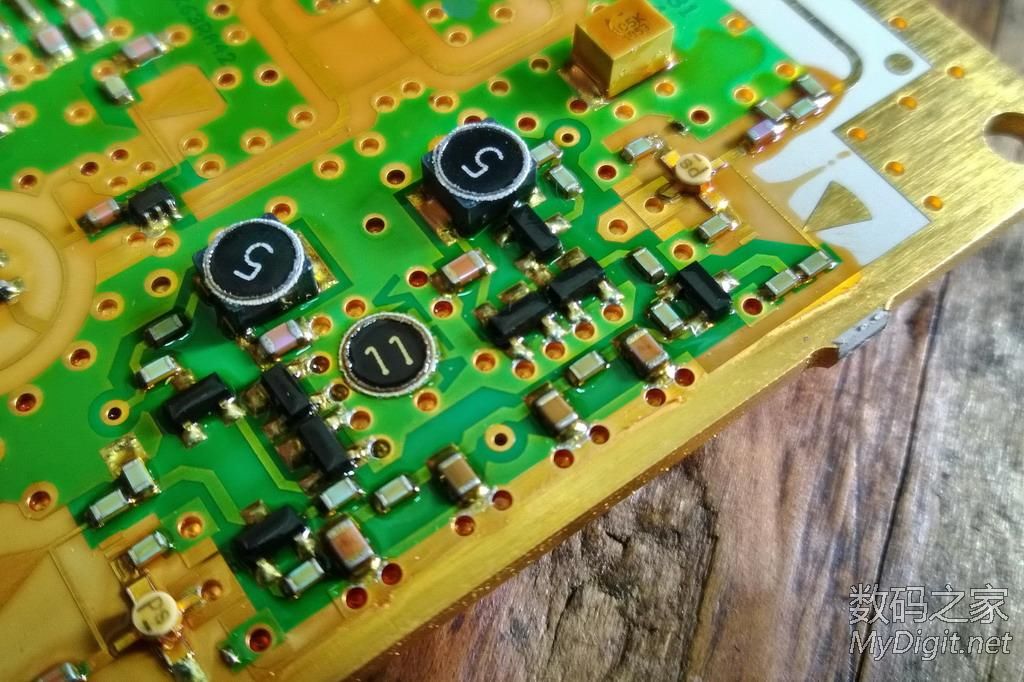

高频布局
拆解德国E+H雷达液位计,天线结构出乎意料(58P)

拆解德国E+H雷达液位计,天线结构出乎意料(58P)

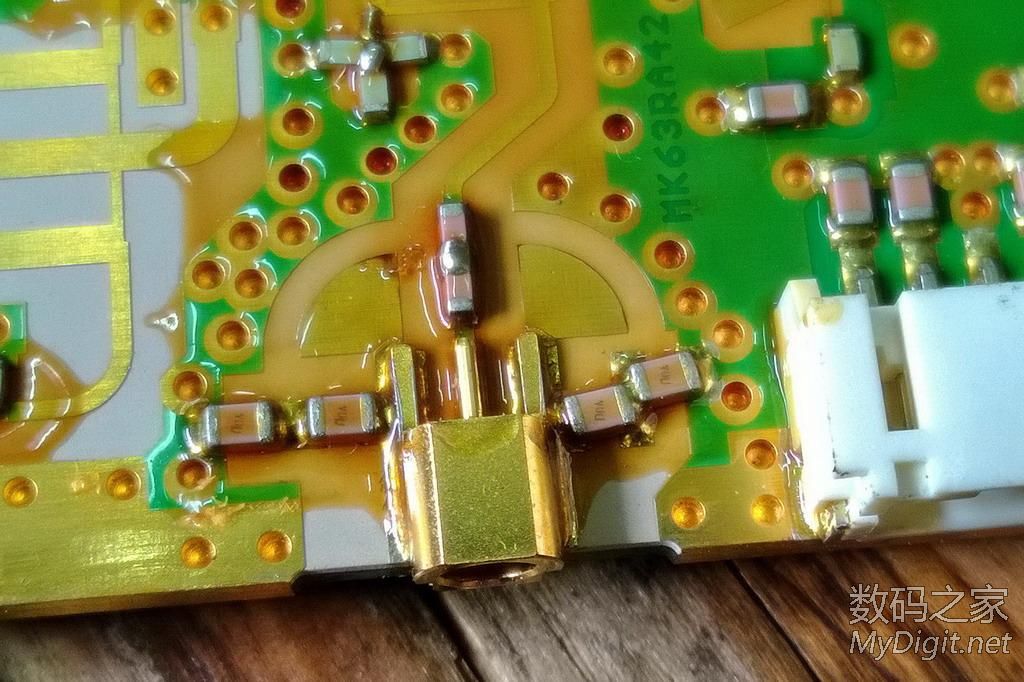

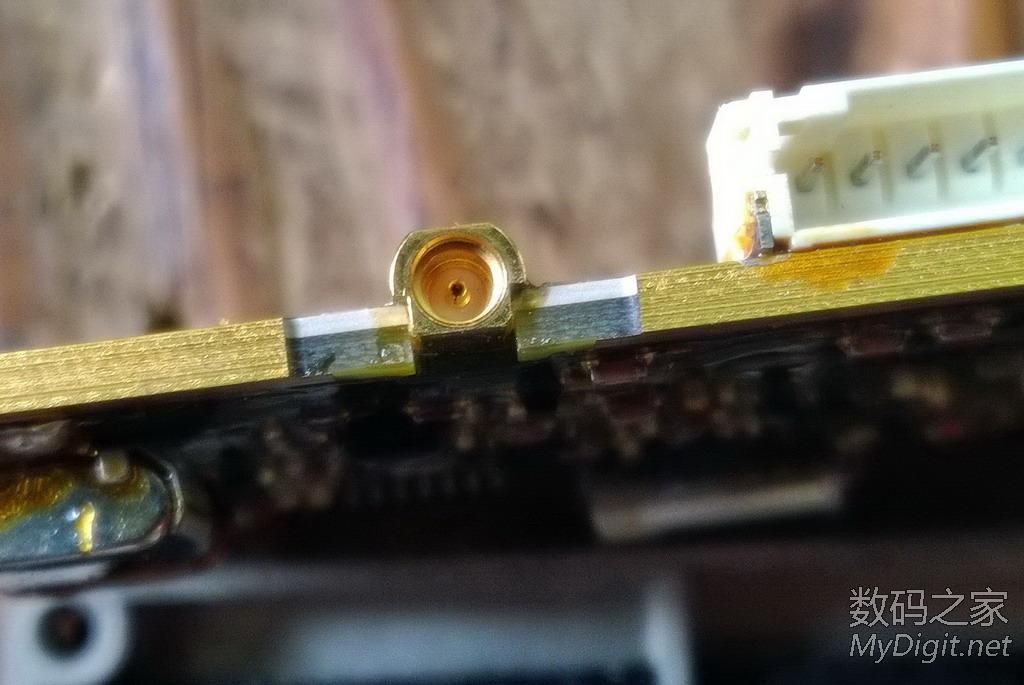

天线接口
拆解德国E+H雷达液位计,天线结构出乎意料(58P)

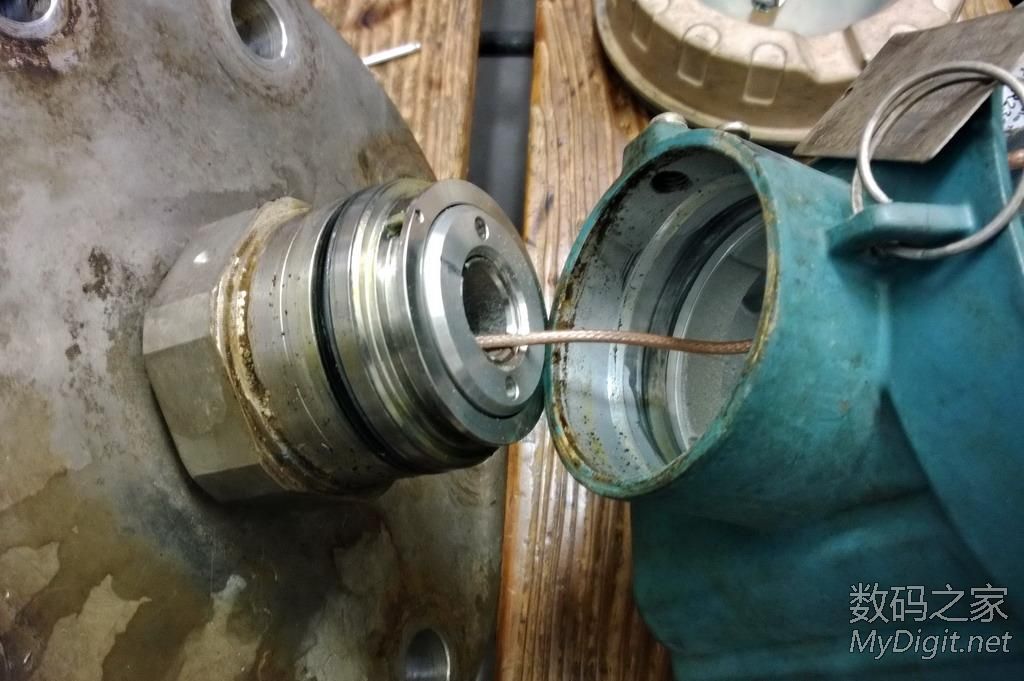

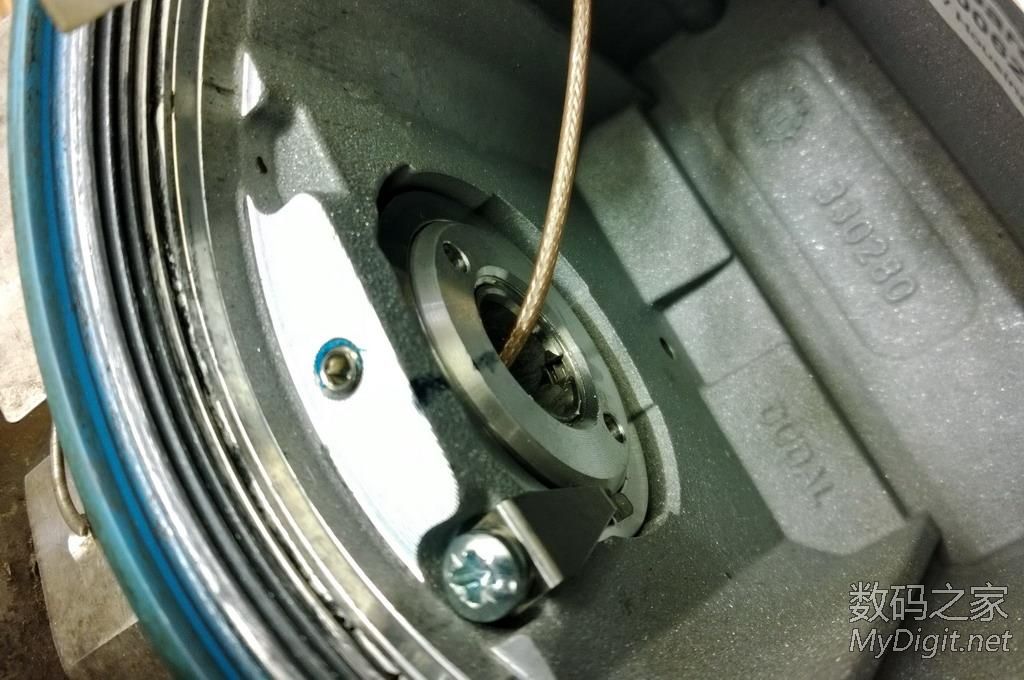

下面开始拆天线,先把表头拿下

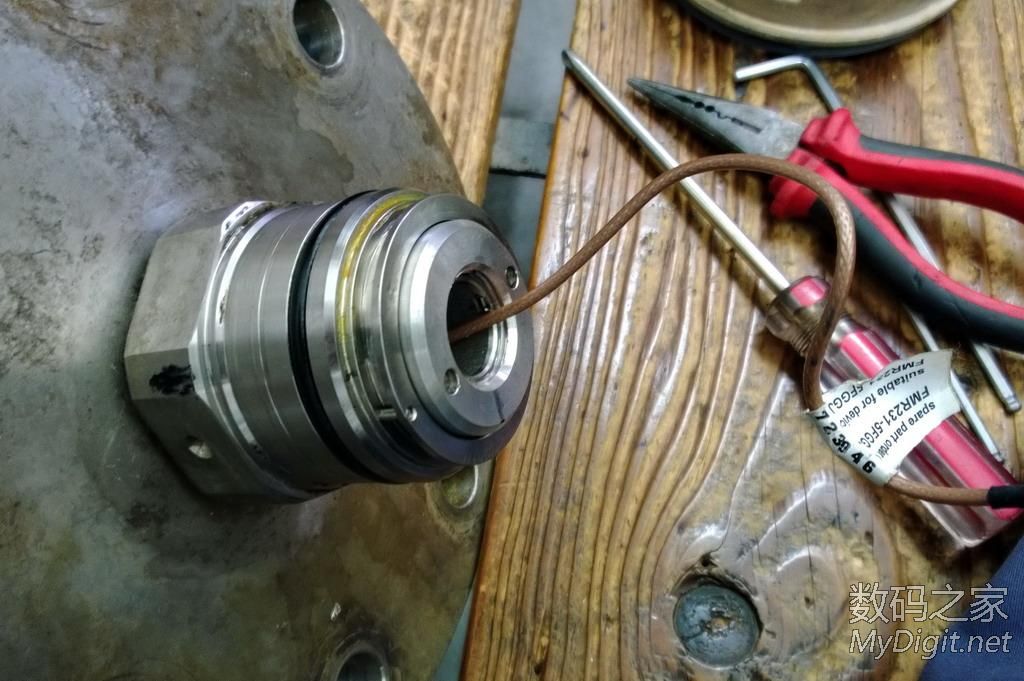

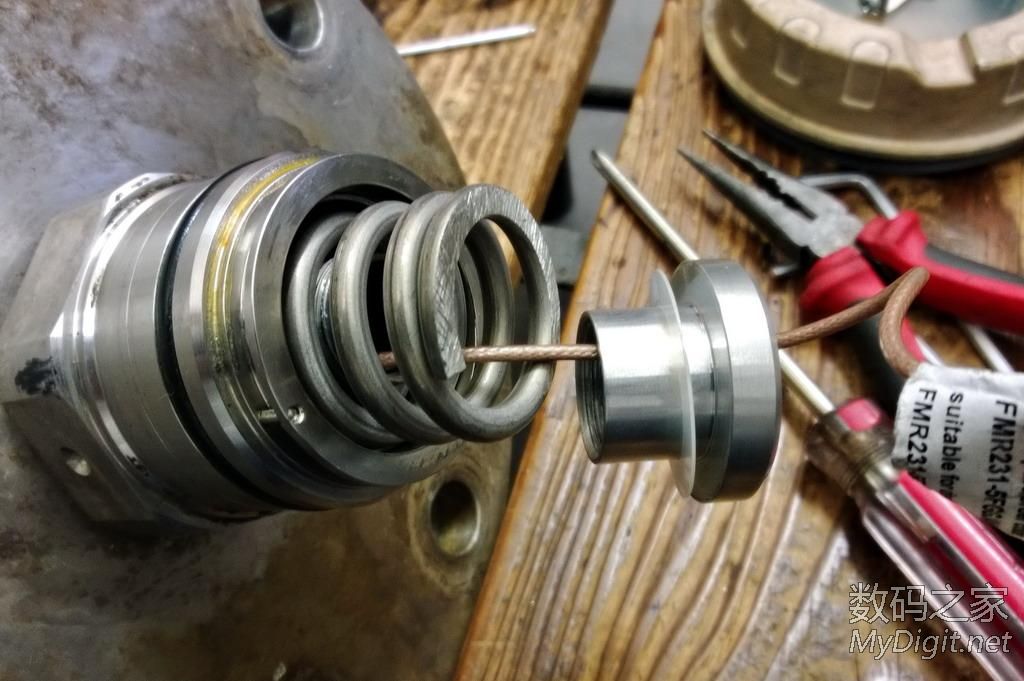

拧下法兰头上的螺母,稍用力即可拔下天线

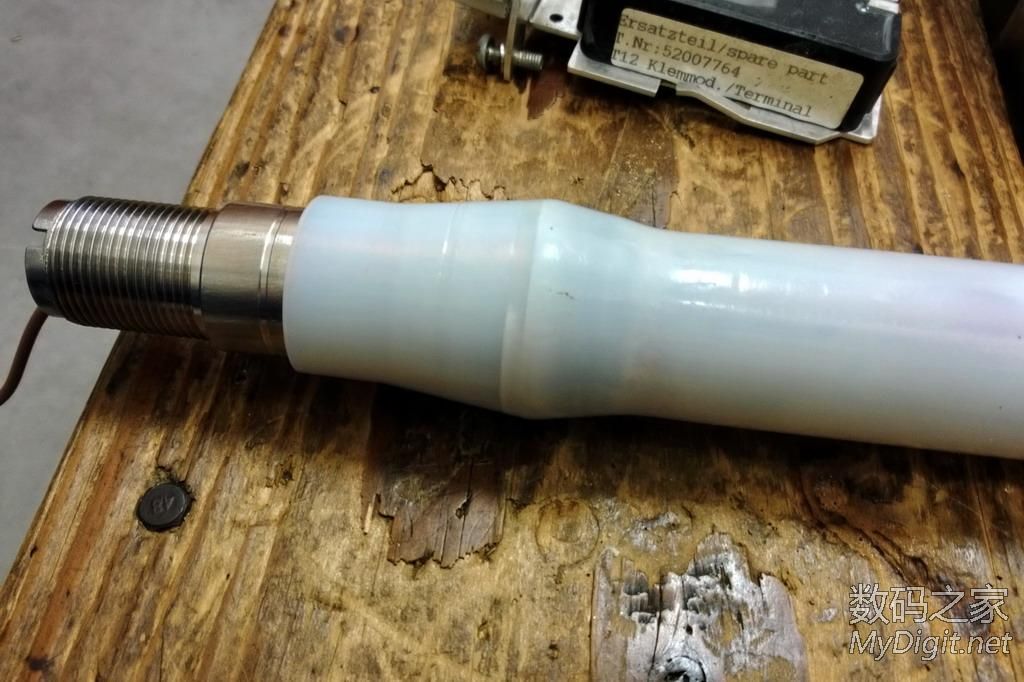

这天线是不会再用到了,可以解剖,外皮拔不出,用刀子

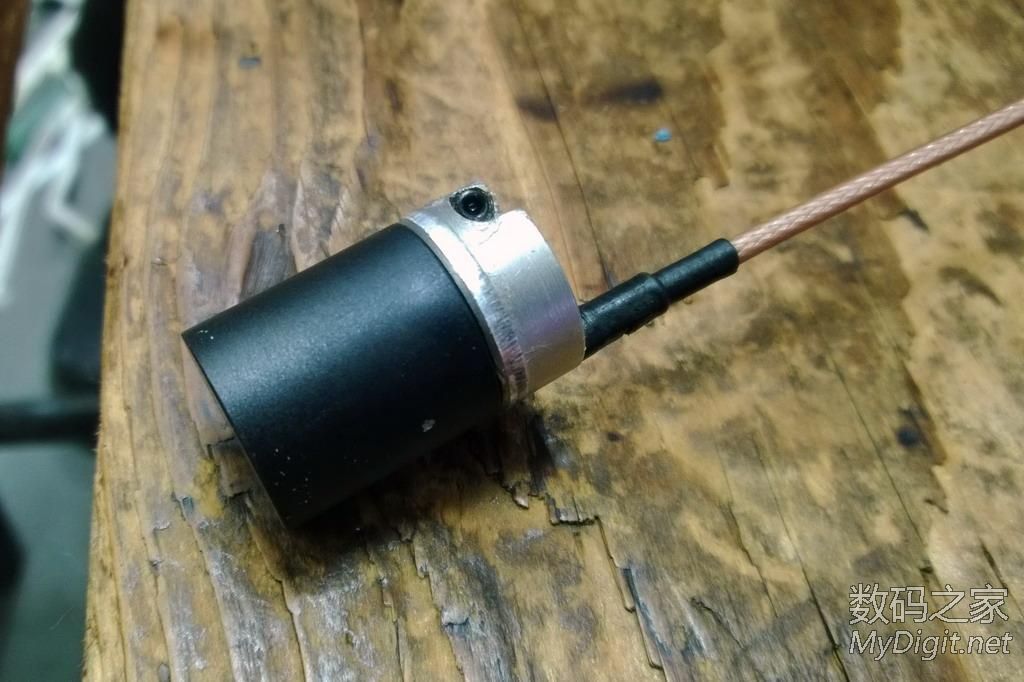

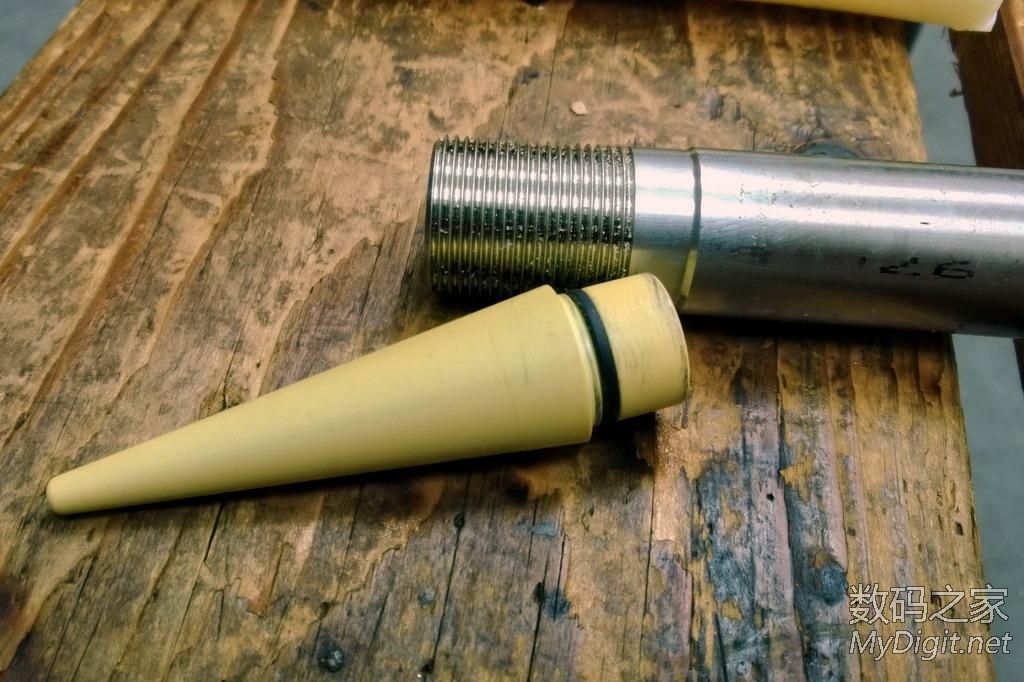

天线头部,像导弹不

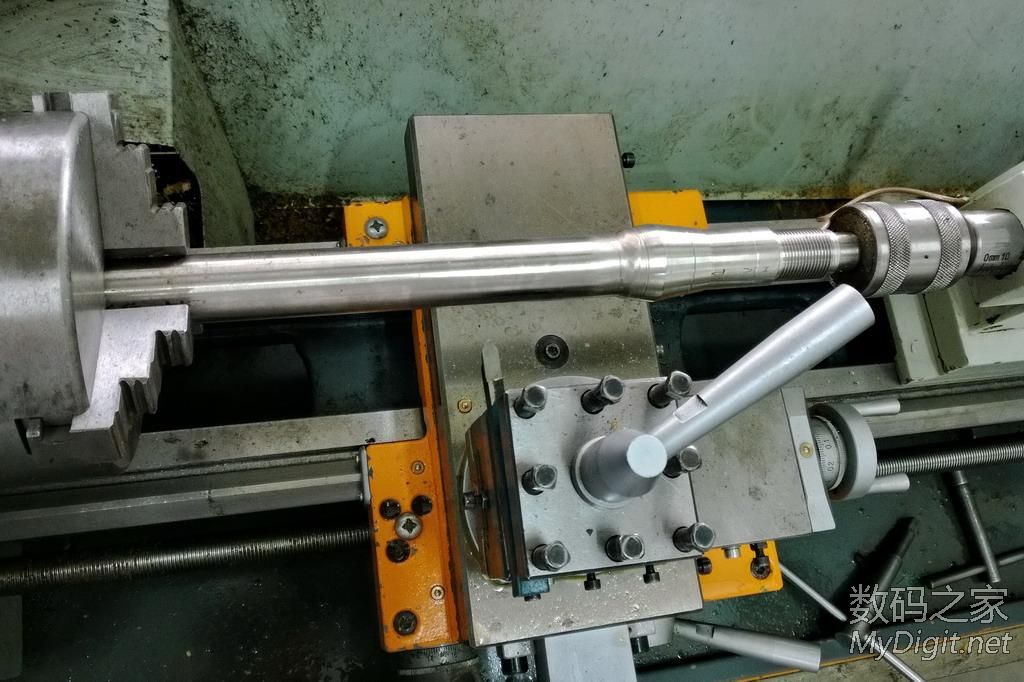

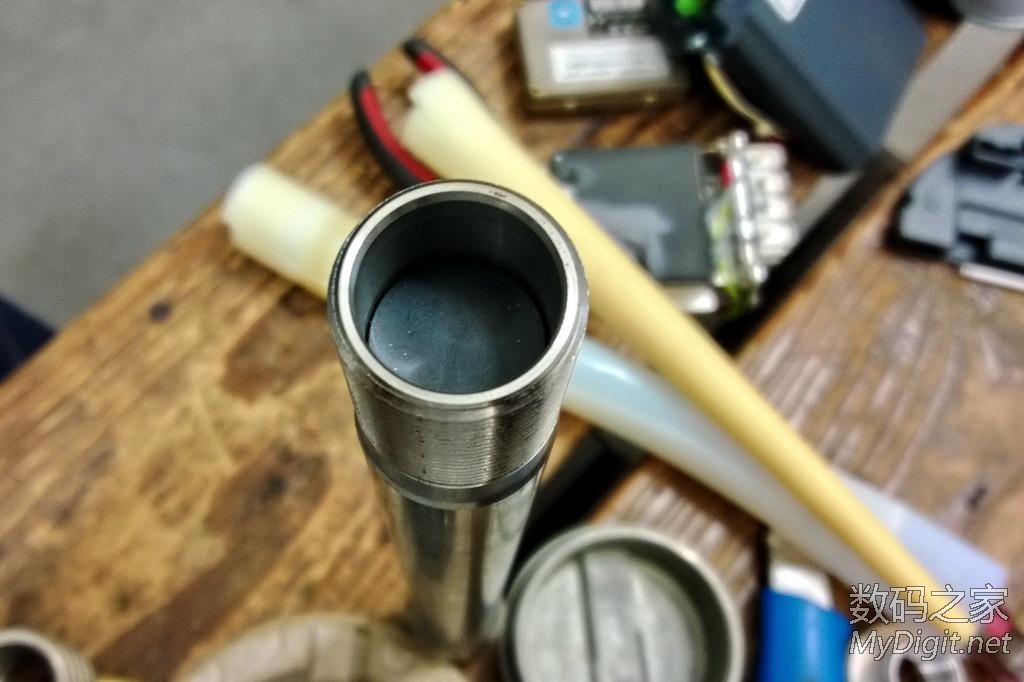

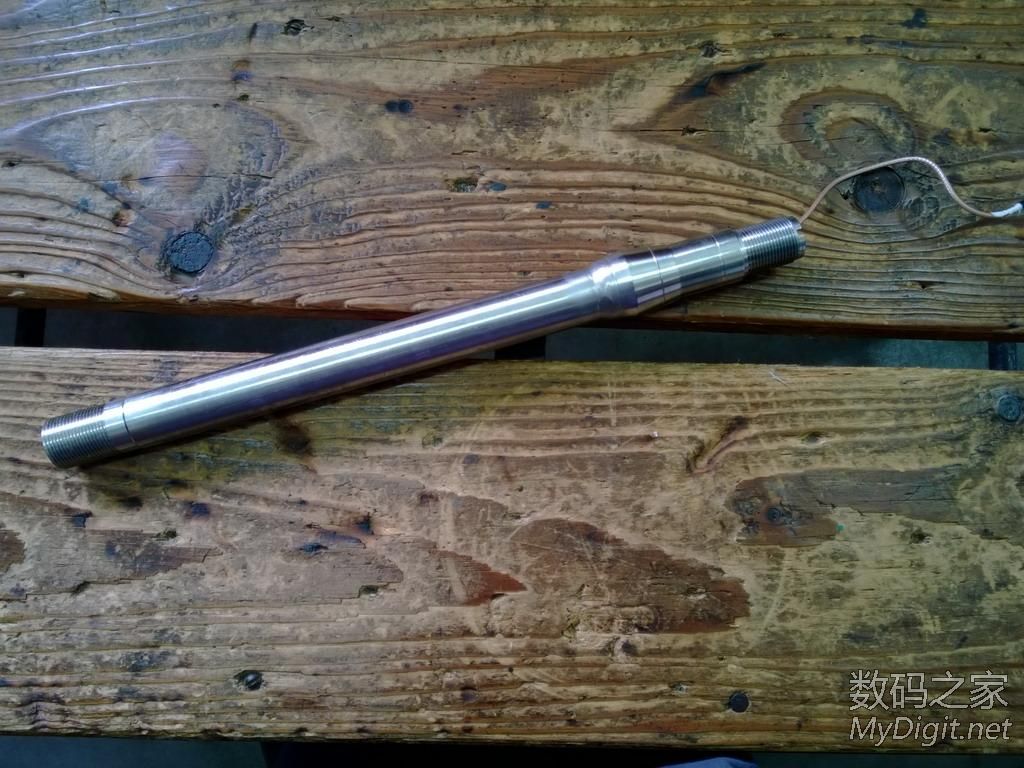

不锈钢的天线体,沉甸甸的,看头部看不出名堂

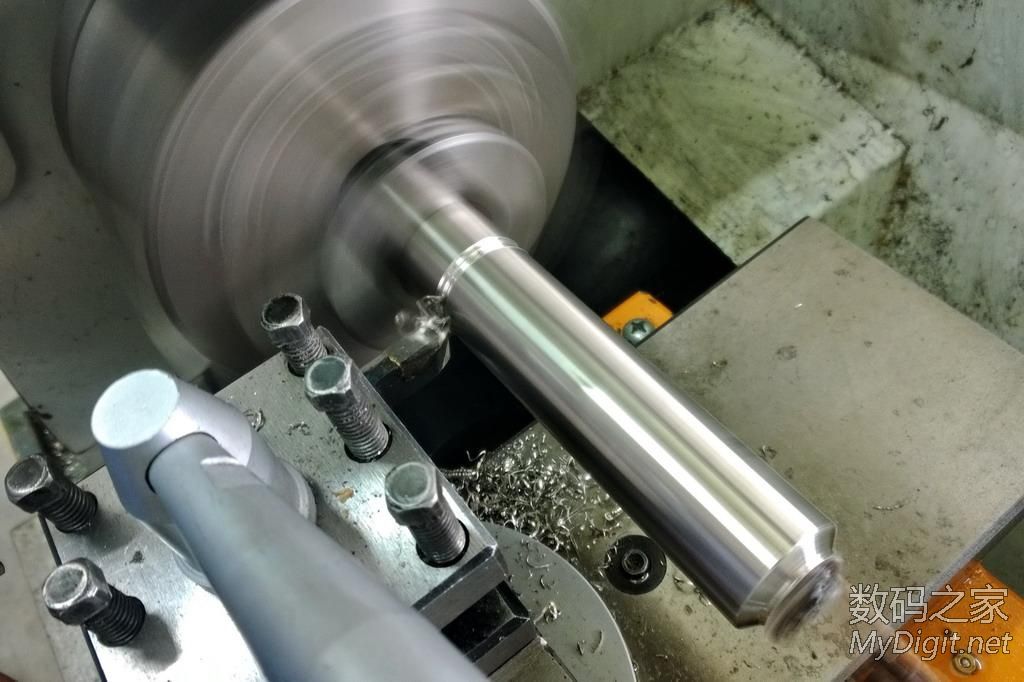

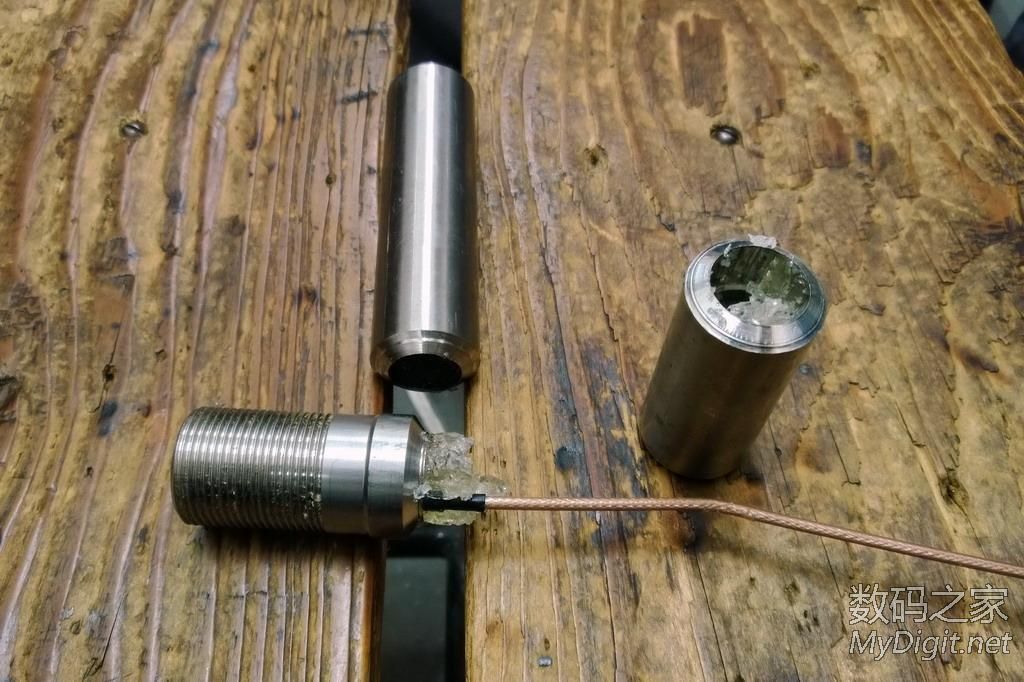

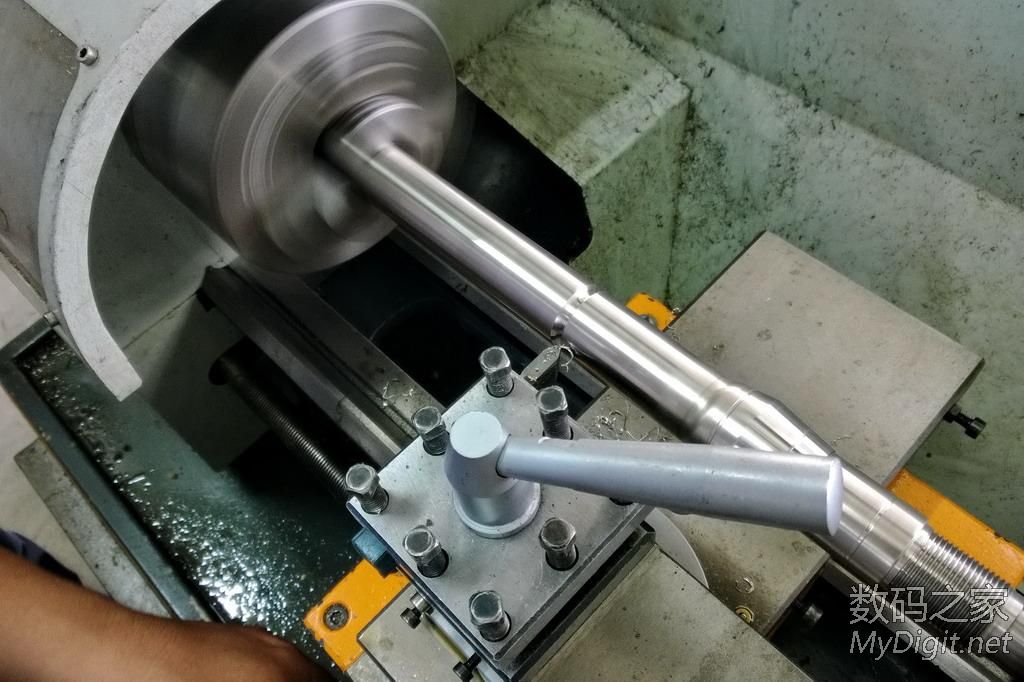

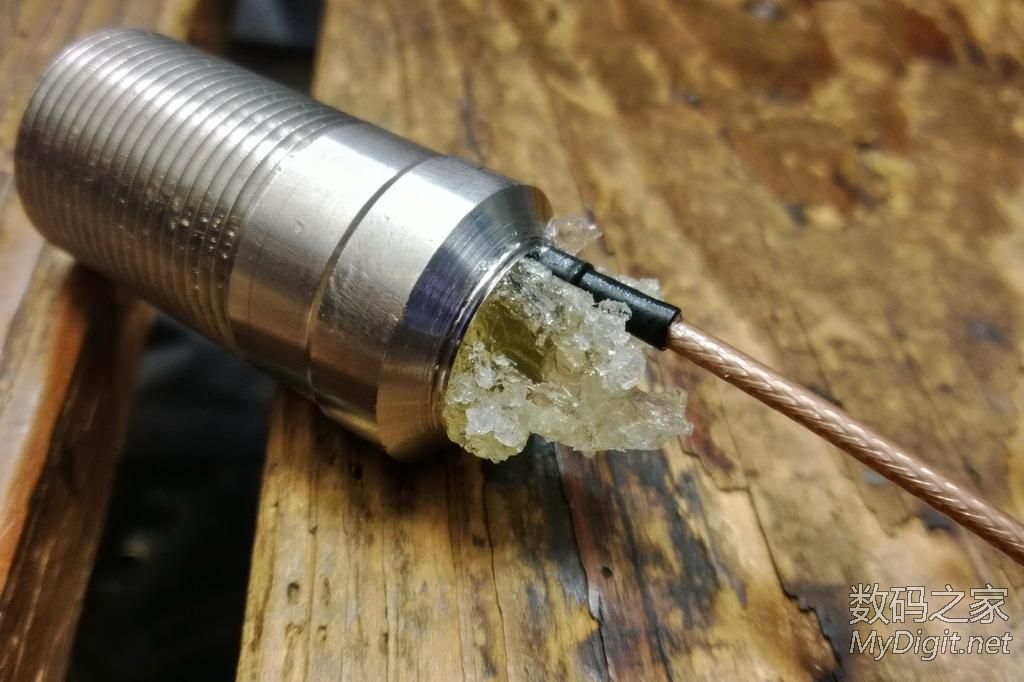

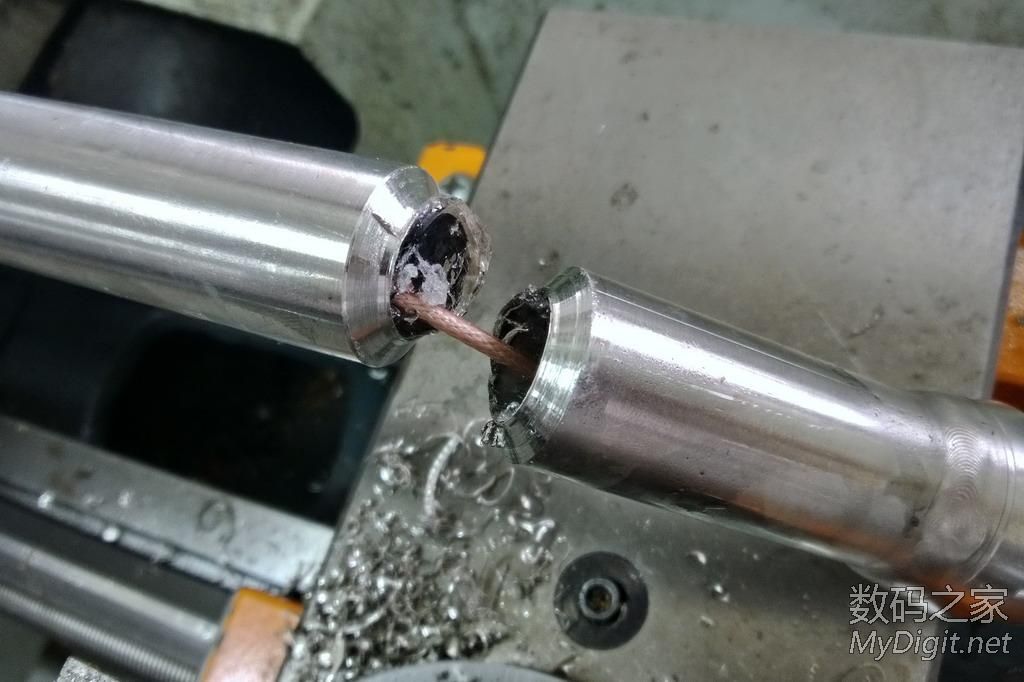

想拉引线可管腔里也是灌了胶的,一点也拉不动,只好弄断看了,切了三次才搞定

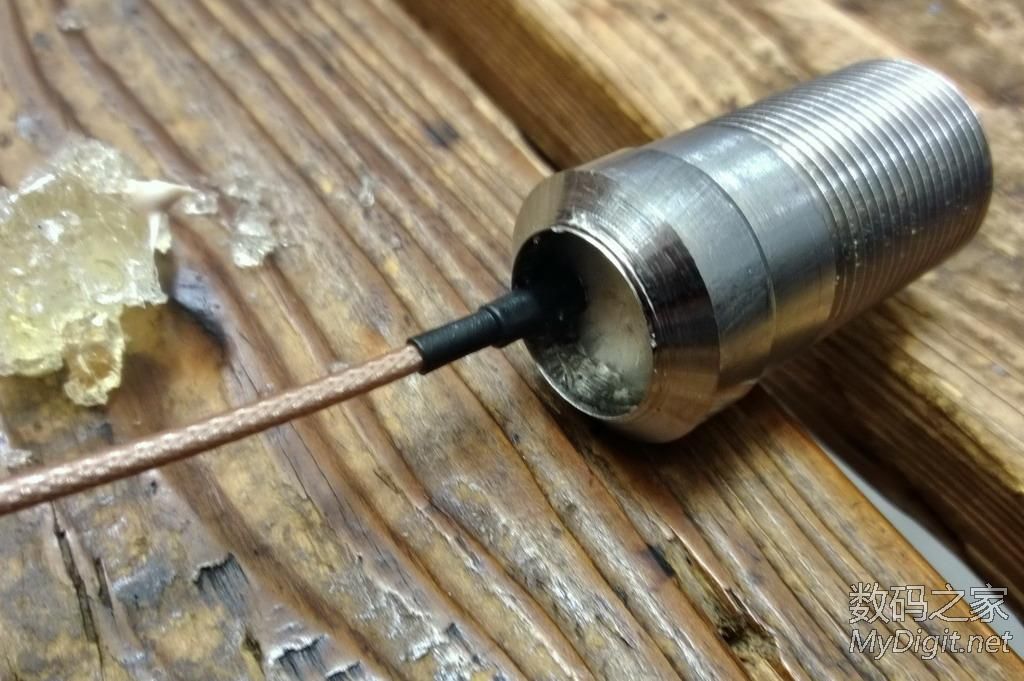

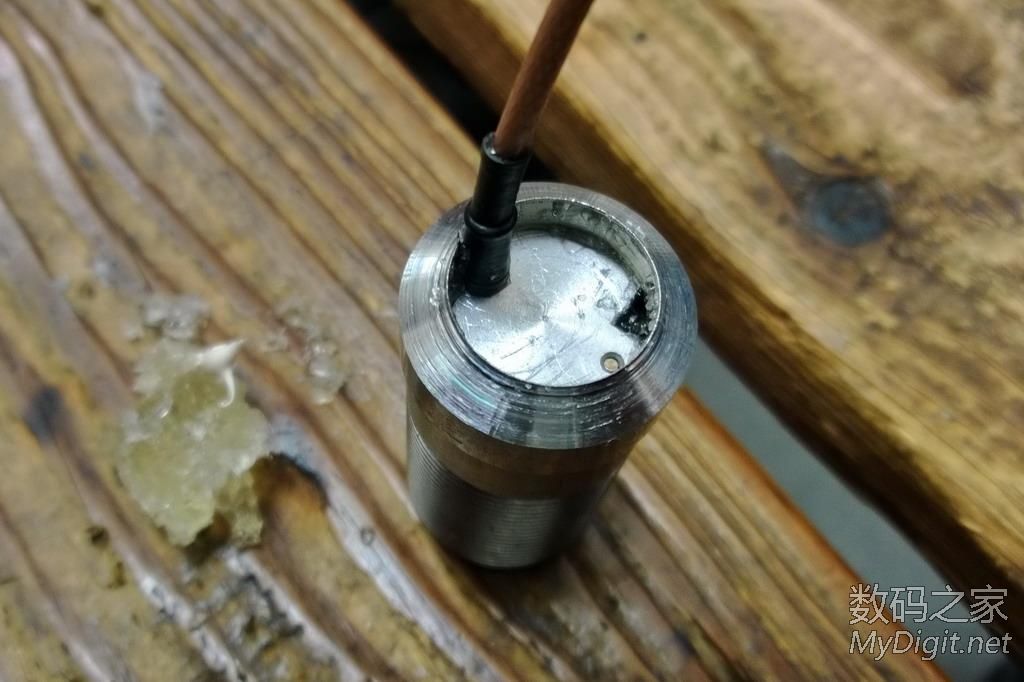

把胶弄干净看

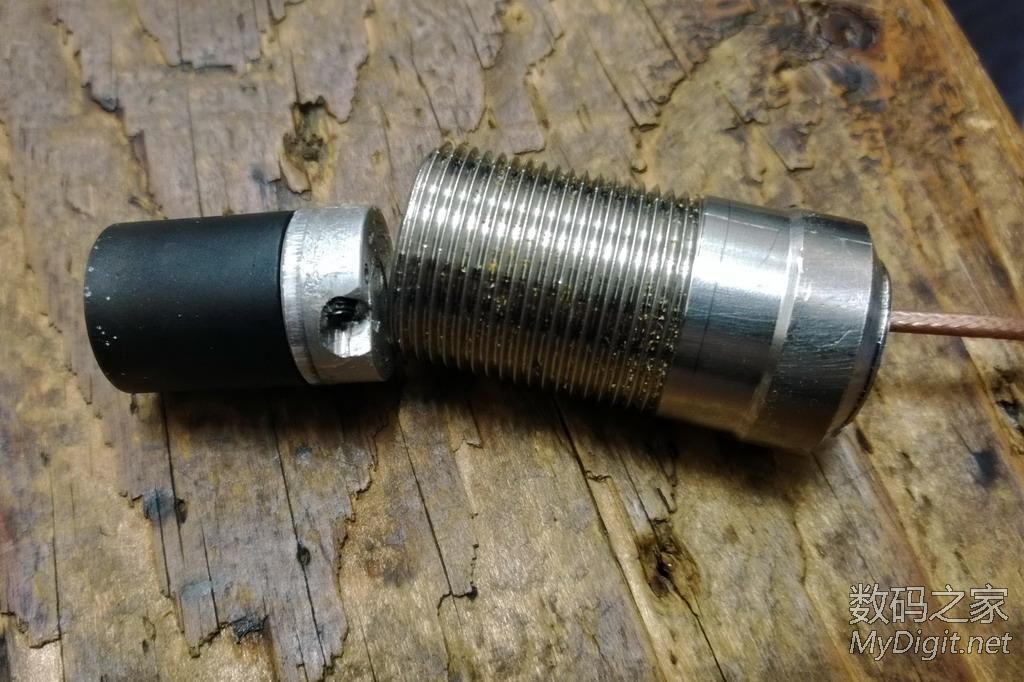

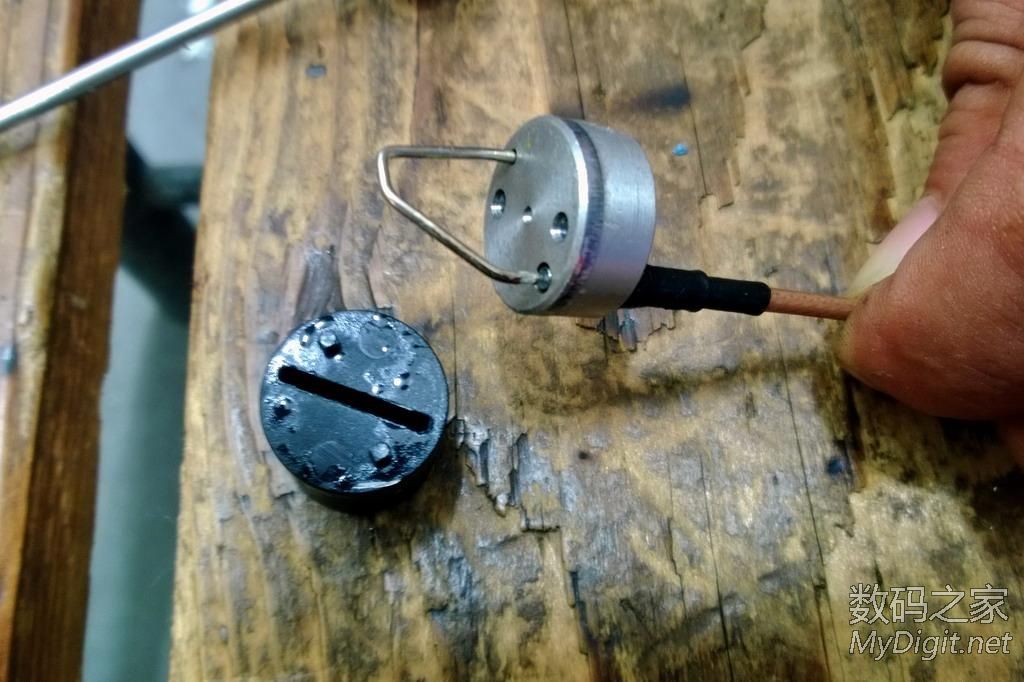

用螺丝刀往外一顶头子就出来了

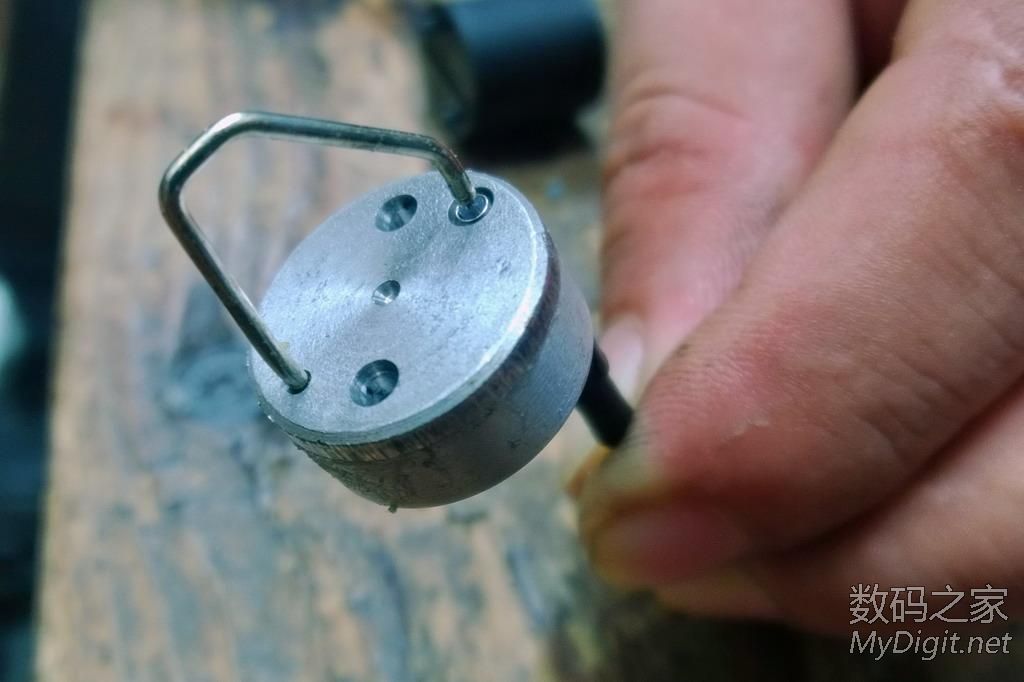

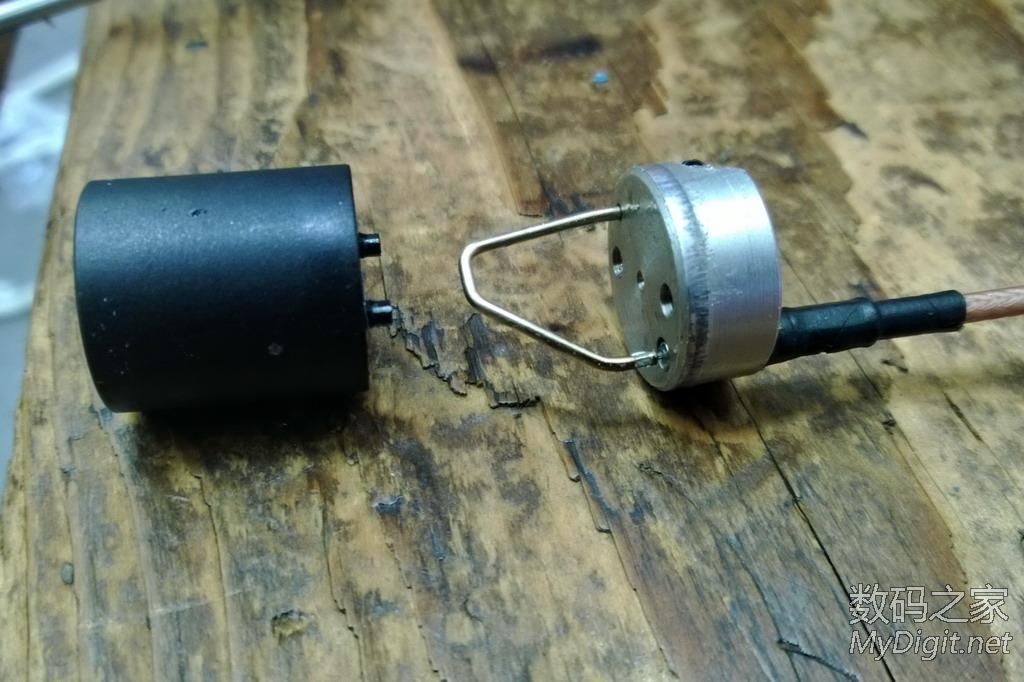

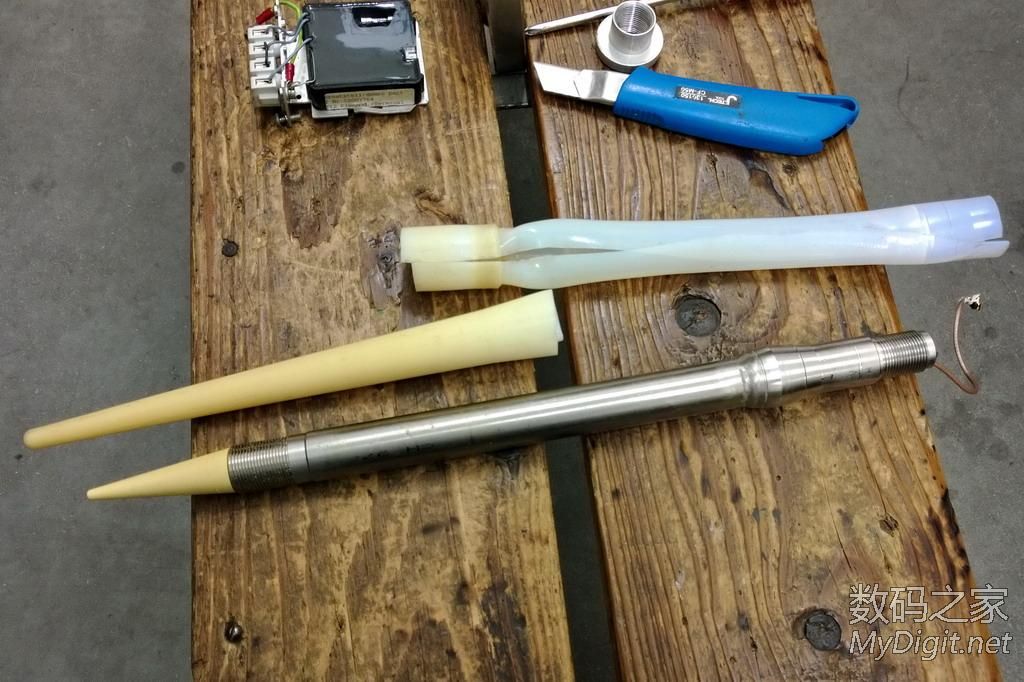

稍用力就拔下塑料套子,擦,这就是雷达天线,用了十几年总算见识了

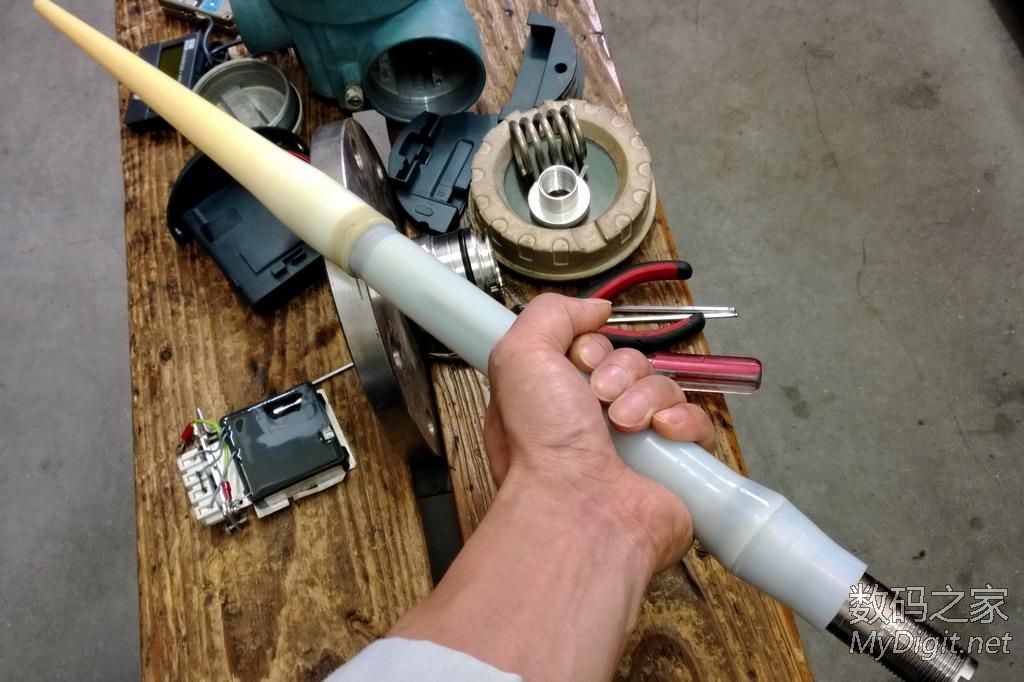

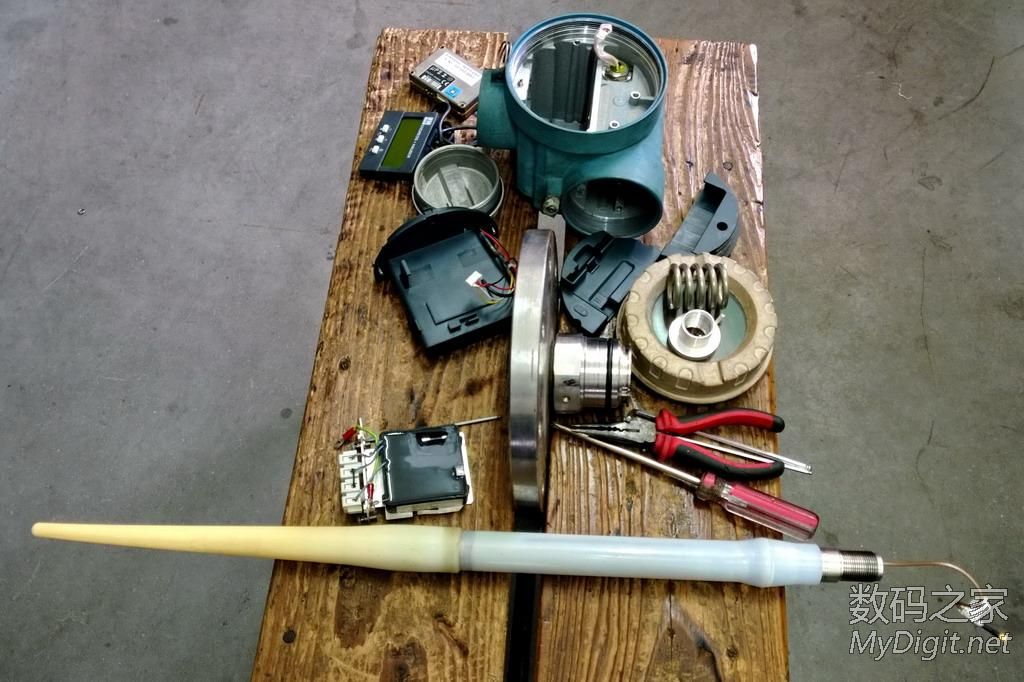

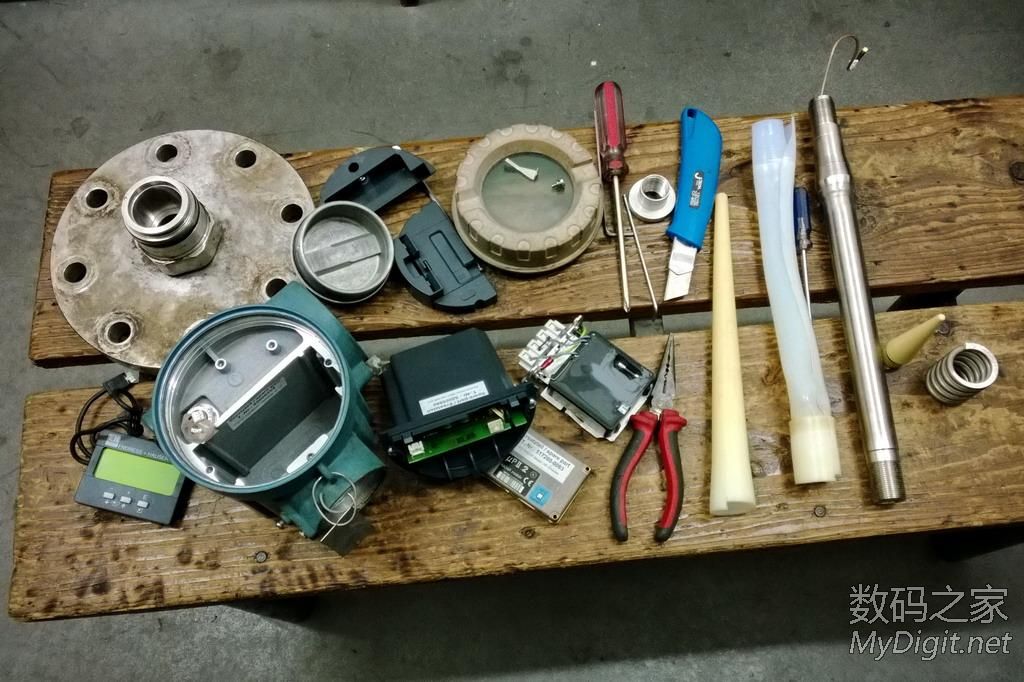

好了,就这么一堆


谢谢! 能看出以上照片是手机拍的吗
